Móng cọc là gì? Cấu tạo, phân loại và quy trình thi công chuẩn

Móng cọc là thành phần quan trọng trong lĩnh vực xây dựng, quyết định đến sự ổn định và tuổi thọ của công trình, đặc biệt hiệu quả với các công trình có tải trọng lớn hoặc xây dựng trên nền đất yếu. Trong bài viết đây, chúng tôi sẽ cung cấp chi tiết các thông tin về móng cọc, bao gồm định nghĩa, cấu tạo, phân loại và quy trình thi công móng cọc chuẩn!

1. Móng cọc là gì? Kích thước & Cấu tạo móng cọc

1.1. Móng cọc là gì?

Móng cọc là loại móng có hình trụ dài, bao gồm một hoặc nhiều cọc chế tạo từ các loại vật liệu như bê tông cốt thép, cọc cừ tràm,… được đóng hoặc ép sâu xuống nền đất. Móng cọc hoạt động dựa trên nguyên tắc truyền gián tiếp lực tác động từ kết cấu công trình vượt qua các tầng đất yếu bên trên để tiếp cận lớp đất ổn định nằm ở bên sâu nền đất.

Móng cọc thường được sử dụng trong các công trình có tải trọng lớn hoặc được xây dựng trên nền đất mềm yếu hoặc nước, đảm bảo mang lại sự ổn định, chắc chắn cho toàn bộ công trình bên trên; từ đó, tránh tình trạng sụt lún, nứt gãy cho công trình.

Bạn có thể tham khảo thêm móng băng để so sánh và lựa chọn giải pháp phù hợp nhất cho công trình của mình

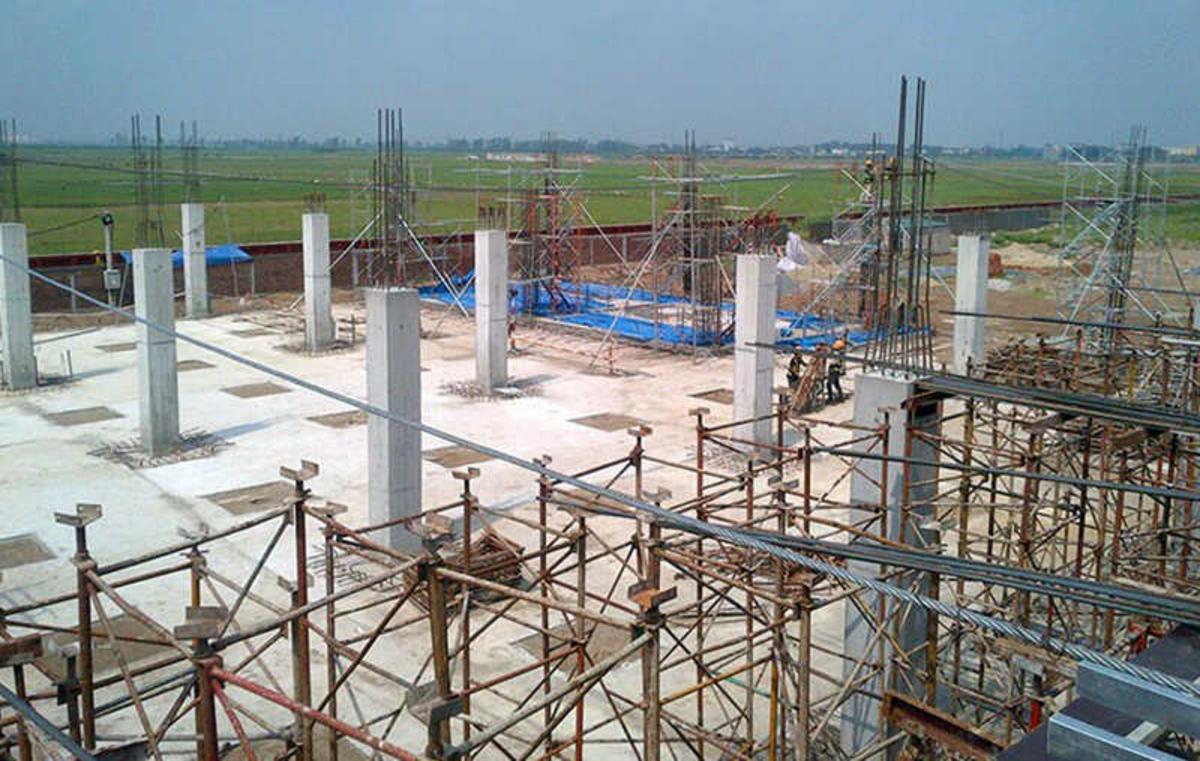

Móng cọc đặc biệt được sử dụng trong công trình lớn hoặc nền đất yếu (Nguồn ảnh: Internet)

1.2. Cấu tạo móng cọc

Móng cọc bao gồm hai thành phần chủ yếu là cọc và đài cọc, mỗi thành phần đóng vai trò và thực hiện các chức năng riêng trong toàn bộ hệ thống móng cọc, cụ thể:

• Cọc: Là phần có chiều dài lớn hơn so với bề rộng tiết diện ngang được đóng hoặc thi công tại chỗ vào nền đất nhằm cố định kết cấu cơ sở hạ tầng và đảm bảo cho công trình không bị nghiêng lệch, sụt lún.
• Đài cọc: Là phần chuyên dùng để liên kết các cọc lại với nhau và phân bố trọng tải của công trình lên các cọc giúp căn nhà thêm vững chãi hơn.

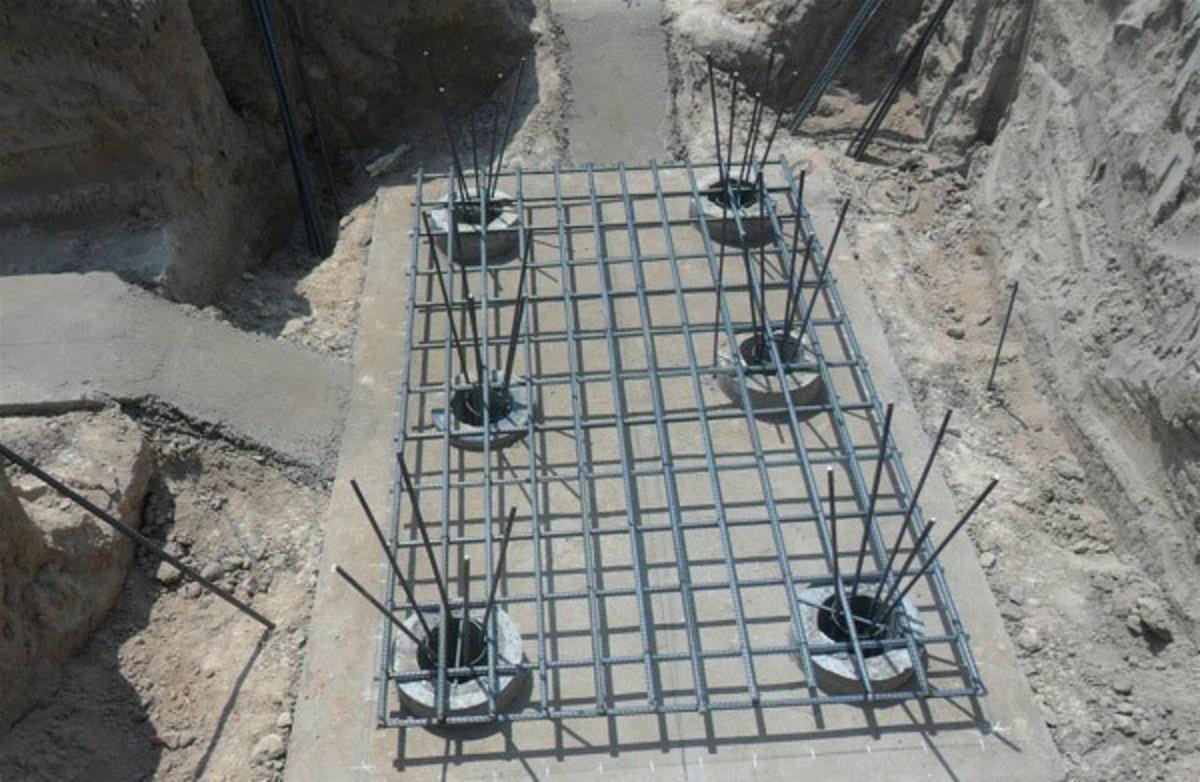

Móng cọc được cấu tạo từ hai phần chính là cọc và đài cọc (Nguồn ảnh: Internet)

1.3. Kích thước móng cọc

Kích thước móng cọc không phải là một con số cố định mà phụ thuộc vào nhiều yếu tố kỹ thuật phức tạp. Để xác định kích thước này, các kỹ sư phải tính toán dựa trên ba bộ phận chính cấu thành nên móng cọc: Cọc và Đài cọc.

1 – Kích thước cọc:

• Tiết diện cọc (Đường kính): Cọc bê tông cốt thép thường có tiết diện vuông (ví dụ: 20x20cm, 25x25cm, 30x30cm…) hoặc tròn ly tâm (ví dụ: D250, D300, D350…). Tiết diện cọc phụ thuộc vào tải trọng của công trình và sức chịu tải của vật liệu làm cọc. Tải trọng càng lớn, tiết diện cọc càng phải to để đảm bảo đủ khả năng chịu lực.
• Chiều dài cọc: Được quyết định bởi đặc điểm của nền đất. Kỹ sư sẽ dựa vào báo cáo khảo sát địa chất để xác định chiều sâu của lớp đất tốt này. Chiều dài cọc chính là khoảng cách từ đáy đài cọc đến khi cọc ngàm vào lớp đất tốt một khoảng an toàn theo tính toán. Ví dụ, một công trình có thể cần cọc dài 10m, nhưng công trình khác trên nền đất yếu hơn có thể cần cọc dài đến 20-30m.

2 – Kích thước Đài cọc:

• Kích thước (Dài x Rộng): Khoảng cách từ mép ngoài của cọc đến mép của đài thường phải lớn hơn một giá trị tối thiểu (thường từ 10-15cm) để đảm bảo cọc được neo chắc chắn vào đài. Khoảng cách giữa tim các cọc trong đài cũng phải tuân thủ tiêu chuẩn (thường là 3 lần đường kính cọc) để tránh gây ảnh hưởng lẫn nhau khi chịu tải.
• Chiều cao đài cọc: Được tính toán để chống lại lực chọc thủng do cột gây ra và lực uốn giữa các cọc. Tải trọng cột càng lớn, hoặc khoảng cách giữa các cọc càng xa thì chiều cao đài cọc càng phải lớn để đảm bảo độ cứng và khả năng chịu lực. Chiều cao đài cọc cho nhà dân thường dao động từ 80cm đến 1.2m hoặc hơn.

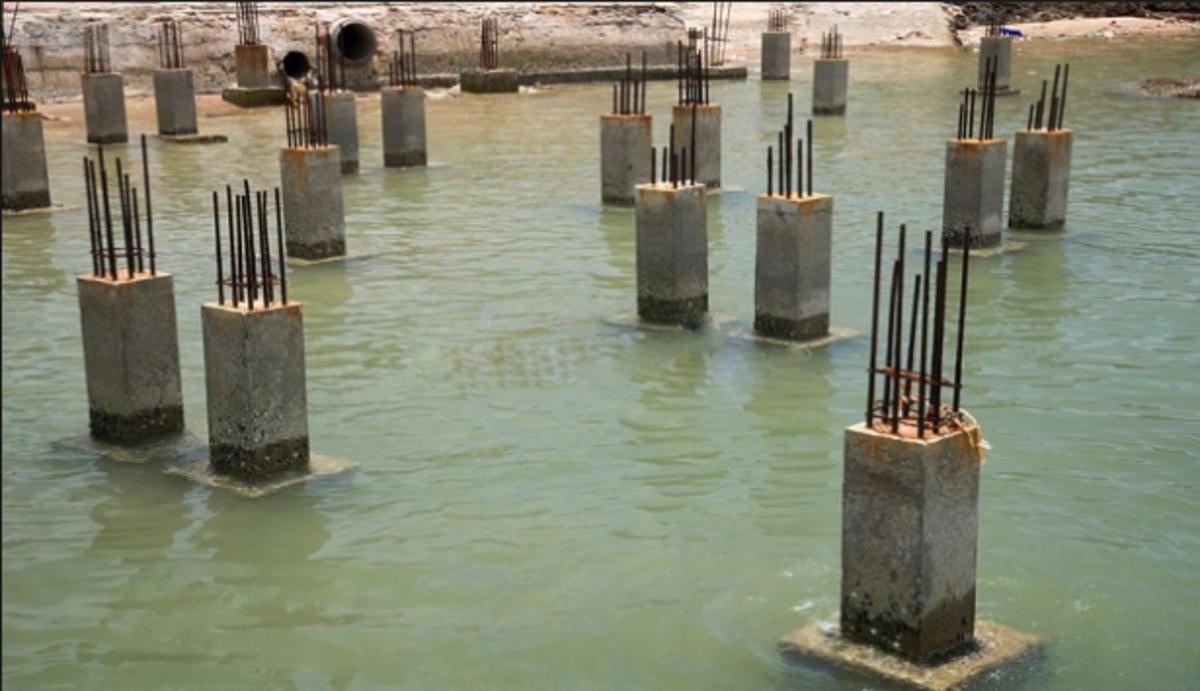

Móng cọc cần đáp ứng các tiêu chuẩn về kích thước để đảm bảo độ độ chắc chắn (Nguồn ảnh: Internet)

2. Ứng dụng của móng cọc trong xây dựng nhà ở

Móng cọc được ứng dụng nhiều vào các công trình xây dựng nhà ở tại các khu vực dưới đây:

• Khu vực có mực nước ngầm cao: Móng cọc giúp giữ vững công trình, hạn chế sụt lún do tác động của nước.
• Công trình có tải trọng lớn, không đồng đều: Hỗ trợ chịu lực hiệu quả, phân bổ tải trọng tốt hơn.
• Nền đất yếu hoặc dễ thay đổi: Phù hợp cho khu vực gần sông, bờ biển, đất dễ dịch chuyển, móng cọc xuyên qua các tầng đất yếu để tiếp cận các tầng đất chắc chắn nằm sâu bên dưới.
• Khi khó đào sâu đạt độ mong muốn: Móng cọc là giải pháp thay thế an toàn và hiệu quả.
• Khu vực có kênh, rãnh thoát nước sâu: Giúp bảo vệ móng khỏi tác động tiêu cực từ thay đổi mực nước.

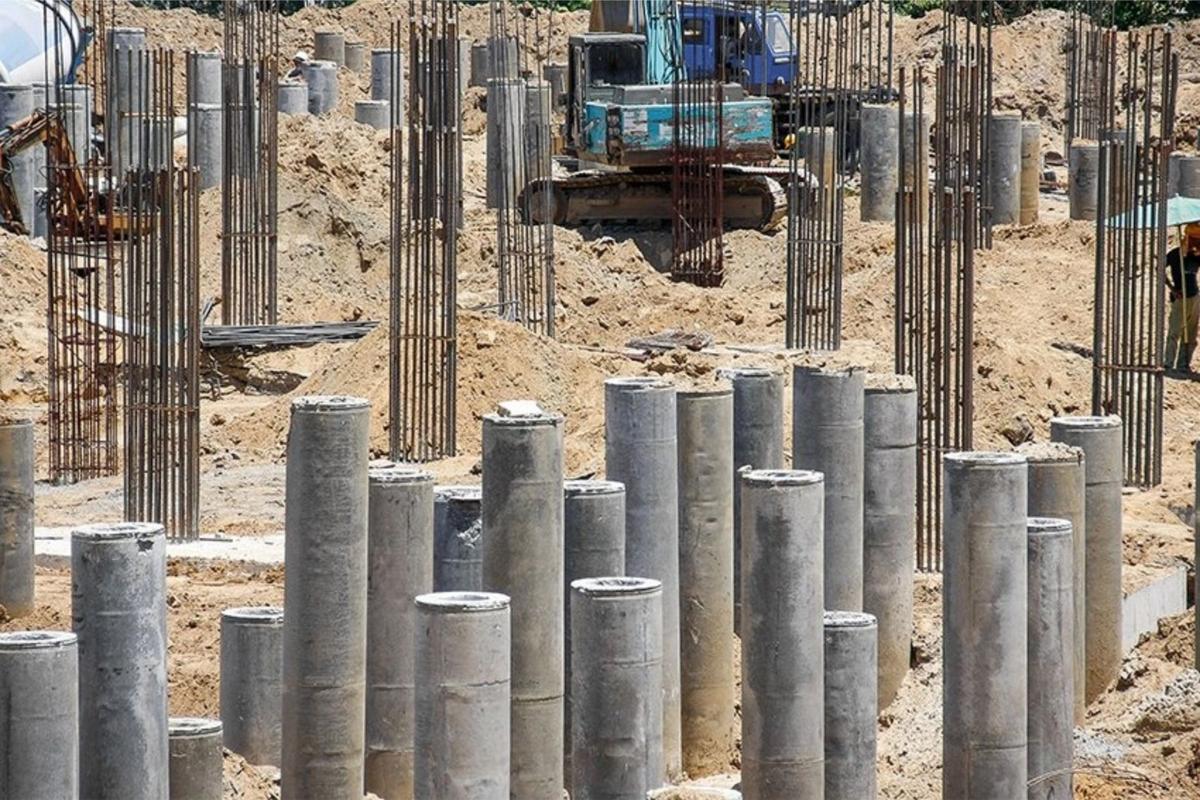

Móng cọc đặc biệt được ứng dụng trong các công trình có nền đất yếu, tải trọng lớn (Nguồn ảnh: Internet)

3. Phân loại móng cọc phổ biến hiện nay

Hiện nay, móng cọc được chia làm hai loại phổ biến theo vị trí đài cọc, bao gồm móng cọc đài thấp và móng cọc đài cao.

3.1. Móng đài thấp

Móng cọc đài thấp có đài cọc nằm hoàn toàn dưới mặt đất, được thiết kế để lực ngang của móng đạt trạng thái cân bằng với áp lực đất theo độ sâu đặt móng tối thiểu, lực được truyền tải qua cả cọc và đài, chịu lực nén mà không chịu tải trọng uốn, phù hợp với các công trình có tải trọng vừa và nhỏ, nền đất ổn định có độ cứng trung bình hoặc lớp đất cứng không sâu, giúp tiết kiệm chi phí và thời gian thi công.

Tuy nhiên, do được đặt gần mặt đất, móng đài thấp dễ chịu ảnh hưởng từ các yếu tố môi trường như độ ẩm, nhiệt độ hoặc các hoạt động từ trên bề mặt đất. Khả năng chịu lực của móng đài thấp cũng có giới hạn, không phù hợp cho các công trình lớn hoặc nền đất yếu.

3.2. Móng đài cao

Móng cọc đài cao có đài cọc được bố trí nằm trên cao với chiều sâu nhỏ hơn chiều ngang cọc, chịu cả tải trọng nén và uốn (theo phương thẳng đứng và ngang). Móng đài cao có kết cấu phức tạp, mang lại khả năng chịu tải lớn, giúp hạn chế tình trạng sụt lún cho các nền đất yếu nhưng yêu cầu kỹ thuật thi công cao và chi phí lớn hơn.

Móng đài cao đặc biệt phù hợp cho các công trình có tải trọng lớn như nhà cao tầng, nhà xưởng hoặc những khu vực nền đất yếu cần giải pháp móng chắc chắn. Loại móng này cũng được sử dụng nhiều cho các công trình cần khả năng chống lực đẩy ngang từ gió, nước và yếu tố ngoại cảnh như cầu, cảng, công trình ven biển.

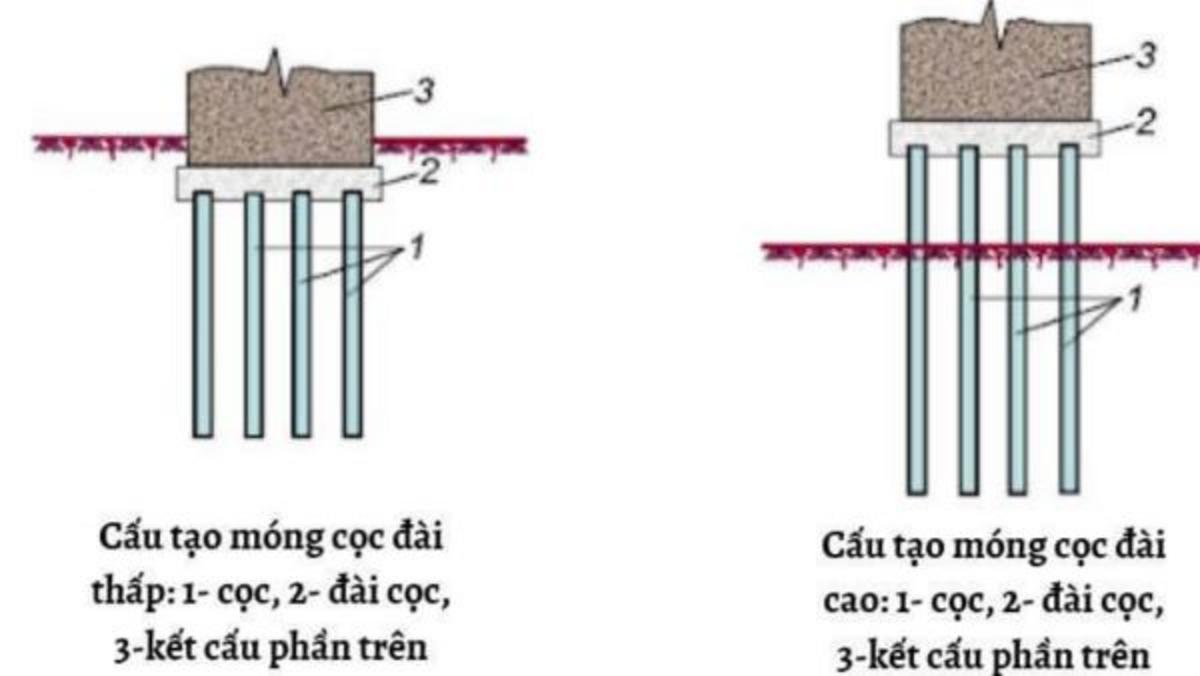

Móng cọc được chia thành móng cọc đài thấp và móng cọc đài cao (Nguồn ảnh: Internet)

4. Quy trình thi công móng cọc chi tiết

4.1. Khảo sát và thiết kế nền móng

Khảo sát và đánh giá địa chất là bước đầu tiên và quan trọng trong quá trình thi công móng cọc; từ việc khoan để thăm dò đặc tính tầng đất, đo đạc mực nước ngầm cho đến phân tích những yếu tố địa chất đặc biệt.

Sau khi có dữ liệu khảo sát và đánh giá địa chất, đội ngũ xây dựng sẽ tiến hành tính toán tải trọng và thiết kế hệ thống móng cọc phù hợp. Lập bản vẽ thiết kế thể hiện chi tiết vị trí từng móng cọc, kích thước đài móng, độ sâu ép cọc và các yêu cầu kỹ thuật cụ thể.

Khảo sát, đo đạc và thiết kế nền móng là bước đầu tiên trong quá trình thi công móng cọc (Nguồn ảnh: Internet)

4.2. Chuẩn bị vật liệu và thiết bị

Vật liệu chính dùng để làm cọc móng có thể là bê tông cốt thép hoặc cọc tre, gỗ theo yêu cầu thiết kế. Về máy móc thi công cọc, cần trang bị máy ép cọc, máy đóng cọc, cần trục vận chuyển cọc và các thiết bị phụ trợ như máy hàn, máy cắt, các dụng cụ đo đạc và các thiết bị bảo hộ lao động.

4.3. Định vị và ép/đóng cọc

Việc định vị các cọc cần được thực hiện theo bản vẽ thiết kế móng cọc, thực hiện tuần tự theo các bước đo đạc, đánh dấu vị trí từng cọc, đảm bảo khoảng cách, kích thước đúng yêu cầu kỹ thuật. Mặt bằng thi công cần được chuẩn bị sạch sẽ, đảm bảo thuận lợi cho việc di chuyển máy móc và đóng cọc. Sau đó, tiến hành ép/đóng cọc vào nền đất theo quy định kỹ thuật.

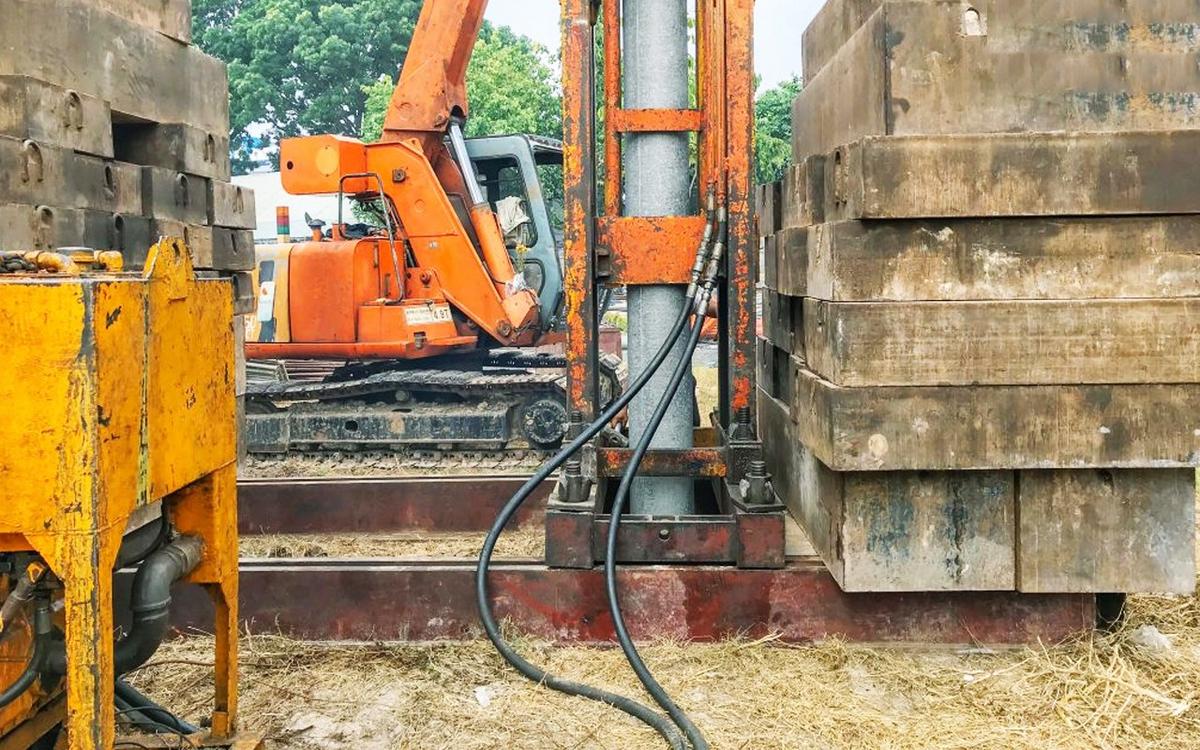

Ép hoặc đóng cọc theo tiêu chuẩn kỹ thuật, đảm bảo cọc được ép chính xác (Nguồn ảnh: Internet)

4.4. Kiểm tra độ sâu và chất lượng cọc

Sau khi đóng/ép cọc, đội ngũ xây dựng cần kiểm tra độ sâu thực tế của từng cọc, so sánh với thiết kế, đảm bảo cọc đạt độ sâu theo yêu cầu. Sau đó, xác định lực ép đạt được, nhằm đảm bảo cọc có khả năng chịu được tải trọng phù hợp. Đồng thời, tiến hành kiểm tra chất lượng cọc qua độ bền, độ thẳng đứng của cọc.

4.5. Liên kết và đổ bê tông đài móng

Giai đoạn liên kết cọc bao gồm việc đập bỏ phần đầu cọc dư thừa, làm sạch bề mặt tiếp xúc giữa cọc và đài để tăng độ bám dính cho bê tông, điều chỉnh chiều dài râu cọc theo kích thước thiết kế và ghép nối cọc với đài móng.

Cuối cùng, tiến hành đổ bê tông đài móng một cách chính xác, đổ bê tông liên tục tránh mối nối lạnh và đầm chặt đều, rung lắc bê tông trong quá trình đổ để loại bỏ bọt khí. Bảo dưỡng bê tông đúng quy định về độ ẩm, nhiệt độ và tháo ván khuôn đúng thời gian để đảm bảo chất lượng hoàn thiện.

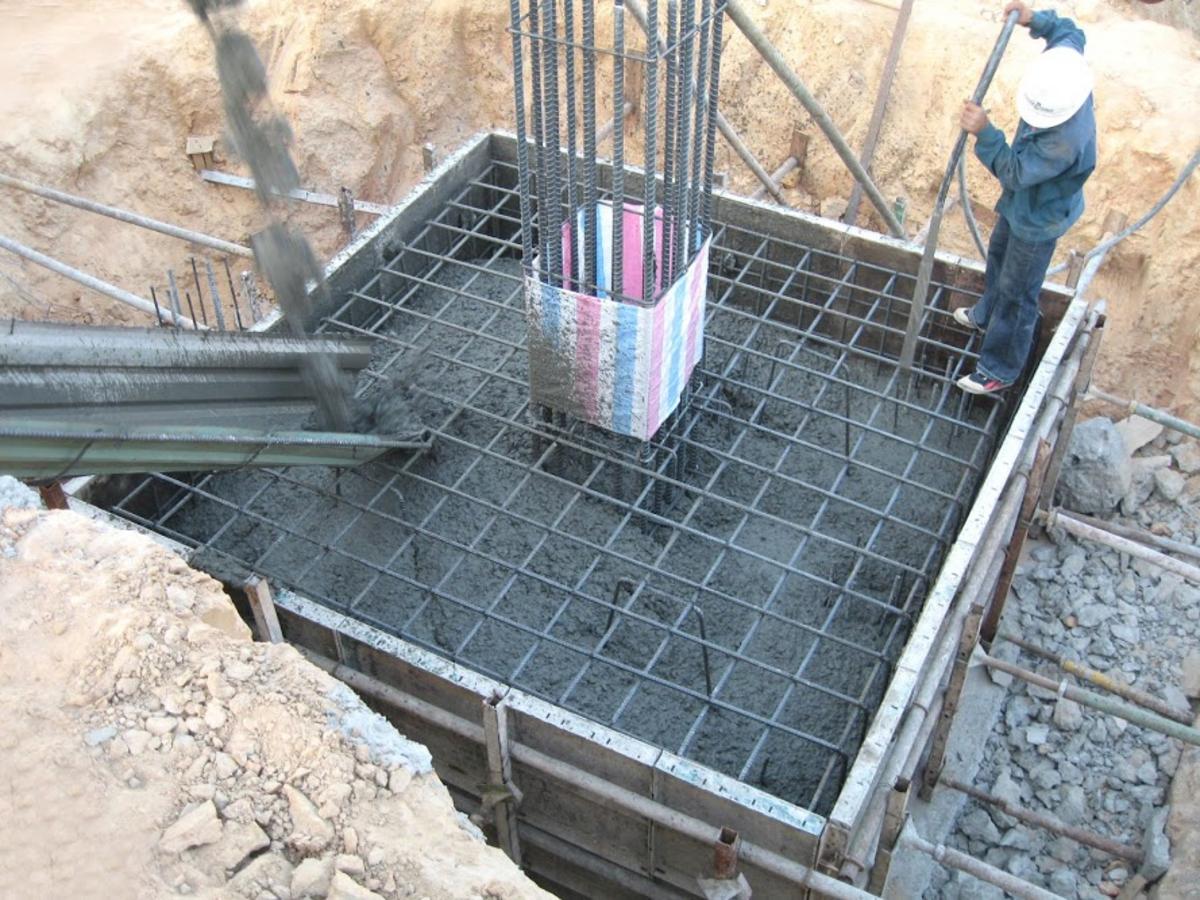

Bê tông sau khi đổ cần được bảo dưỡng đúng cách để đạt chất lượng tối ưu (Nguồn ảnh: Internet)

5. Lưu ý các lỗi có thể xảy ra khi thi công móng cọc

1. Phát hiện cọc không đạt chất lượng yêu cầu: Bao gồm nứt, gãy, lệch yêu cầu bản vẽ thiết kế,… cần thông tin ngay cho chủ nhà và công ty thi công để bên ép cọc dừng ép.
2. Thiếu sót trong công tác bỏ chốt: Báo dừng ngay lập tức và đề nghị bổ sung ngay, tránh làm ảnh hưởng đến khả năng liên kết giữa các cọc và khả năng chịu tải của móng cọc.
3. Lỗ bỏ chốt bị tắc: Cần khoan lỗ mới để bỏ chốt hoặc thay cọc khác, tuyệt đối không hàn chồng lên vì không đảm bảo độ bền trong liên kết cọc.
4. Xuất hiện khoảng hở: Cần sử dụng thép phi 6, 8, 10 quấn quanh và hàn cố định để đảm bảo liên kết được chặt chẽ.
5. Vi phạm quy định chỉ dẫn: Cần giữ khoảng cách an toàn và báo ngay cho chủ nhà, công ty để có biện pháp xử lý kịp thời, nhanh chóng, đảm bảo an toàn trong thi công.
6. Lỗi sai tim: Phải đặt lại ngay cho đúng vị trí thiết kế trong bản vẽ.
7. Ép dư cọc: Có thể chấp nhận tạm thời và để xử lý sau khi hoàn thiện.
8. Tình huống đặc biệt khác: Người giám sát thi công cần báo ngay cho cấp trên để được chỉ đạo kịp thời.

Thi công móng cọc cần giám sát kỹ lưỡng để tránh các lỗi phát sinh không mong muốn (Nguồn ảnh: Internet)

Thi công móng cọc không chỉ quyết định chất lượng công trình mà còn giúp tối ưu hóa đến chi phí xây dựng. Hy vọng qua bài viết, bạn đã hiểu rõ về móng cọc trong xây dựng, từ định nghĩa, cấu tạo, phân loại và quy trình thi công móng cọc chuẩn! Để biết thêm nhiều thông tin hữu ích về thiết kế, thi công xây dựng nhà ở, đừng quên theo dõi các bài viết của TOSTEM nhé!
