Móng băng là gì? Cấu tạo, ưu nhược điểm và hướng dẫn thi công

Móng băng là một thành phần quan trọng trong thi công xây dựng, giúp công trình trở nên vững chắc và bền hơn theo thời gian. Trong bài viết dưới đây, chúng tôi sẽ cập nhật từ A-Z thông tin về móng băng, từ định nghĩa, cấu tạo, ưu nhược điểm và hướng dẫn thi công chi tiết!

1. Móng băng là gì? Cấu tạo móng băng

Móng băng là loại móng nông, được bố trí theo một dải băng dài chạy dọc hoặc ngang dưới nền nhà, mang đến khả năng phân tán tải trọng đều xuống nền đất, tạo sự ổn định cho toàn bộ kết cấu công trình, là giải pháp hiệu quả cho các công trình có quy mô tầm trung, nhà từ 3 đến 5 tầng. Hệ thống móng băng được cấu thành từ các bộ phận dưới đây:

• Lớp bê tông lót: Dày 100mm, chịu tải trọng từ cột/trụ và tạo bề mặt cứng, phẳng cho phần móng băng.
• Bản móng: Kích thước (900–1200)x350mm, làm từ bê tông hoặc bê tông cốt thép, liên kết các điểm móng thành khối, đảm bảo độ cứng và chịu tải.
• Dầm móng: Chạy ngang trên bản móng, kích thước 300x(500–700)mm, phân bố tải trọng từ tầng trên; thép dọc Φ18–22, thép đai Φ8a150.
• Thép bản móng: Thép Φ12a150, tăng cường độ cứng và khả năng chịu tải của bản móng.

Bạn có thể tham khảo thêm móng cọc để so sánh và lựa chọn giải pháp phù hợp nhất cho công trình của mình.

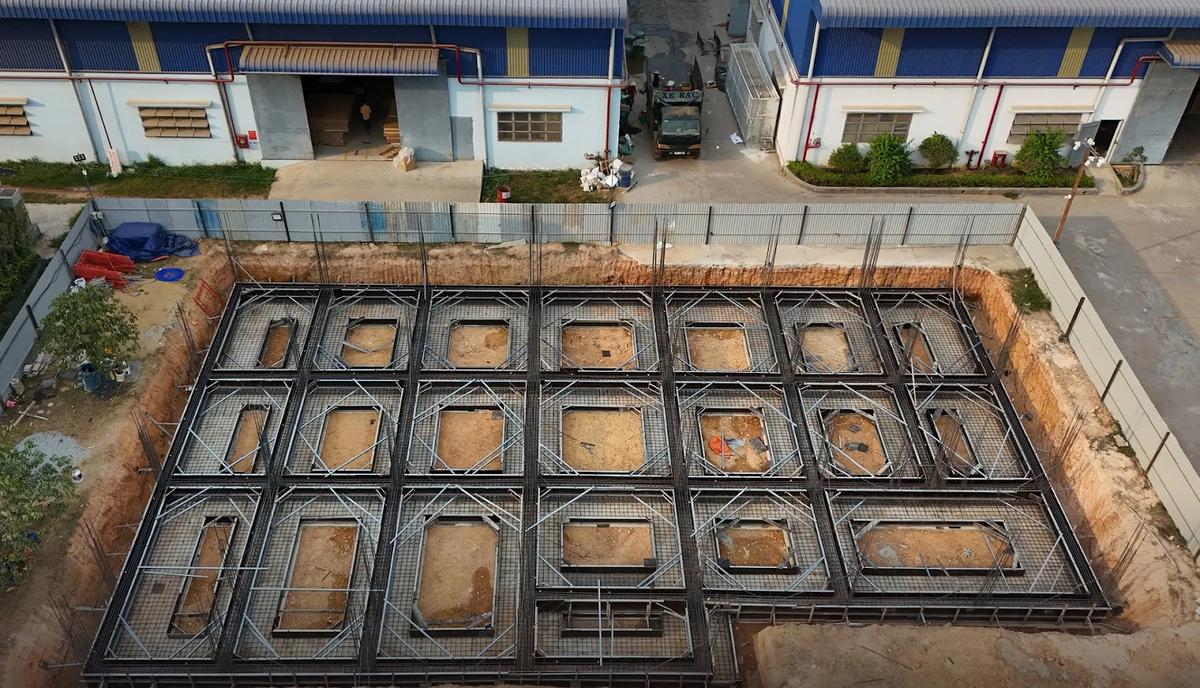

Móng băng được bố trí theo một dải băng dài chạy dọc hoặc ngang dưới nền nhà (Nguồn ảnh: Internet)

2. Ưu và nhược điểm của móng băng

1 – Ưu điểm

• Liên kết kết cấu vững chắc giữa tường và cột, giúp tăng tính ổn định theo phương thẳng đứng của toàn bộ công trình.
• Phân tán tải trọng đều: Móng băng giảm áp lực đáy móng, hạn chế nguy cơ lún hoặc đứt móng, đảm bảo độ ổn định lâu dài cho công trình.
• Tiết kiệm chi phí: So với móng cọc, móng băng có mức chi phí thi công hợp lý và tiết kiệm hơn. Thời gian hoàn thành móng băng cũng nhanh chóng, phù hợp với ngân sách của nhiều chủ đầu tư.

2 – Nhược điểm

• Độ ổn định lật, trượt kém: Móng băng có chiều sâu nhỏ, điều này làm giảm khả năng chống lật, chống trượt, đặc biệt trên nền đất yếu.
• Không phù hợp với đất yếu, nhiều bùn hoặc nền không ổn định: Vì móng băng có khả năng chịu tải trọng thấp, dễ gây hiện tượng lún không đều.
• Yêu cầu bảo trì định kỳ: Để kịp thời phát hiện sớm các dấu hiệu xuống cấp như sụt, lún hoặc bảo dưỡng bê tông để đảm bảo độ bền, từ đó làm gia tăng chi phí và công sức.
• Giới hạn trong thiết kế: Móng băng khó ứng dụng cho các công trình có hình dạng phức tạp hoặc yêu cầu chịu lực đặc biệt.

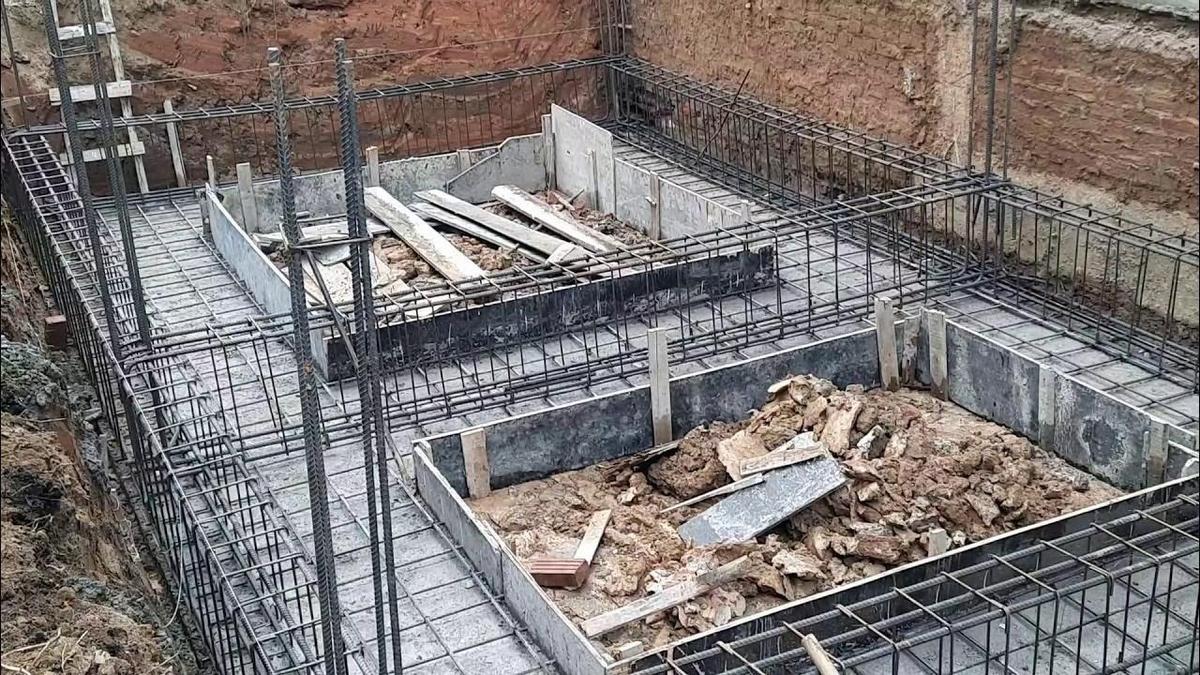

Móng băng tạo ra liên kết vững chắc, tăng tính ổn định cho toàn bộ công trình (Nguồn ảnh: Internet)

3. Phân loại móng băng phổ biến hiện nay

Phân loại móng băng hiện nay được chia theo nhiều tiêu chí khác nhau, bao gồm theo vật liệu kết cấu, theo tính chất độ cứng hoặc theo phương vị, giúp các nhà thiết kế và thi công lựa chọn được loại móng băng phù hợp.

3.1. Theo vật liệu kết cấu

Móng băng được chia thành hai loại chính, bao gồm:

• Móng băng gạch: Đây là loại móng truyền thống, sử dụng các viên gạch làm vật liệu chính, xếp chồng lên nhau và liên kết bằng vữa xây, thường ứng dụng vào các công trình nhỏ, có nền đất tốt và tải trọng không quá lớn nhưng độ bền và khả năng chịu tải kém hơn so với móng bê tông cốt thép.
• Móng băng bê tông cốt thép: Đây là loại móng được sử dụng bê tông cốt thép, giúp tăng độ cứng và bền cho móng, ứng dụng trong hầu hết các công trình hiện nay với khả năng chịu tải tốt, tuổi thọ lâu dài.

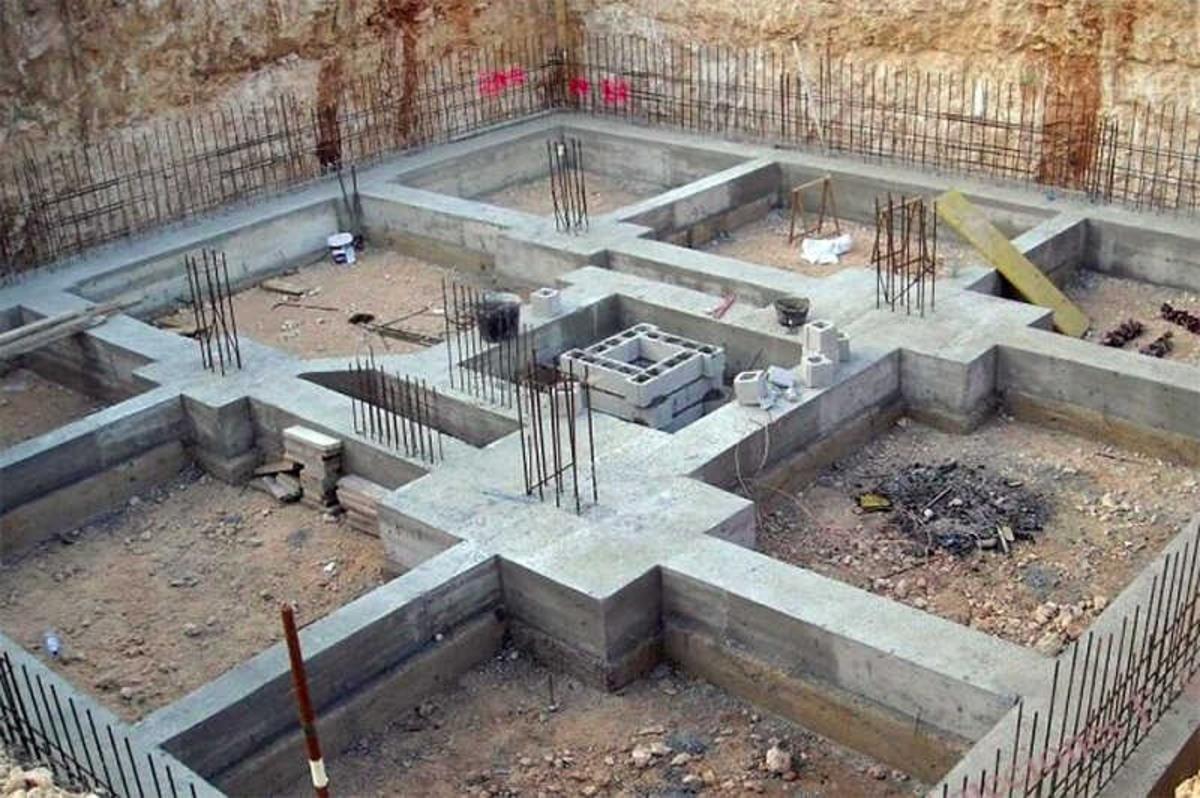

Móng băng bê tông cốt thép được sử dụng trong các công trình hiện nay (Nguồn ảnh: Internet)

3.2. Theo tính chất, độ cứng

Móng băng được chia làm ba loại chính, bao gồm:

• Móng cứng: Có độ cứng cao, khả năng chịu lực lớn, ít bị biến dạng dưới tác động của tải trọng, thường được gia cố bằng hệ thống bê tông cốt thép chắc chắn, ứng dụng vào các công trình lớn cao tầng, tải trọng lớn và yêu cầu độ ổn định cao.
• Móng mềm: Có độ cứng thấp, cấu tạo đơn giản và ít được gia cố, thích ứng tốt với sự thay đổi của nền đất, phù hợp cho các công trình có tải trọng nhỏ, nhẹ hoặc chiều sâu đặt móng lớn.
• Móng hỗn hợp hoặc móng kết hợp: Có độ cứng ở mức trung bình, không quá mềm không quá cứng, áp dụng vào các công trình có yêu cầu đặc biệt về kết cấu và điều kiện thi công.

Theo tính chất, độ cứng, móng băng được chia làm ba loại chính (Nguồn ảnh: Internet)

3.3 Theo phương vị

Móng băng được chia làm hai loại chính, bao gồm:

• Móng băng 1 phương: Dải móng chạy theo một phương duy nhất (chiều dài hoặc chiều rộng) của công trình, thường dùng cho các công trình có chiều dài lớn, bố trí chịu lực theo một hướng chính.
• Móng 2 phương: Các dải móng được bố trí đan xen, giao nhau theo hai phương vuông góc, chịu tải cao từ cả hai hướng, tạo sự liên kết chặt chẽ và ổn định cho công trình, phù hợp công trình có diện tích lớn, kết cấu phức tạp hoặc nền đất chịu lực kém.

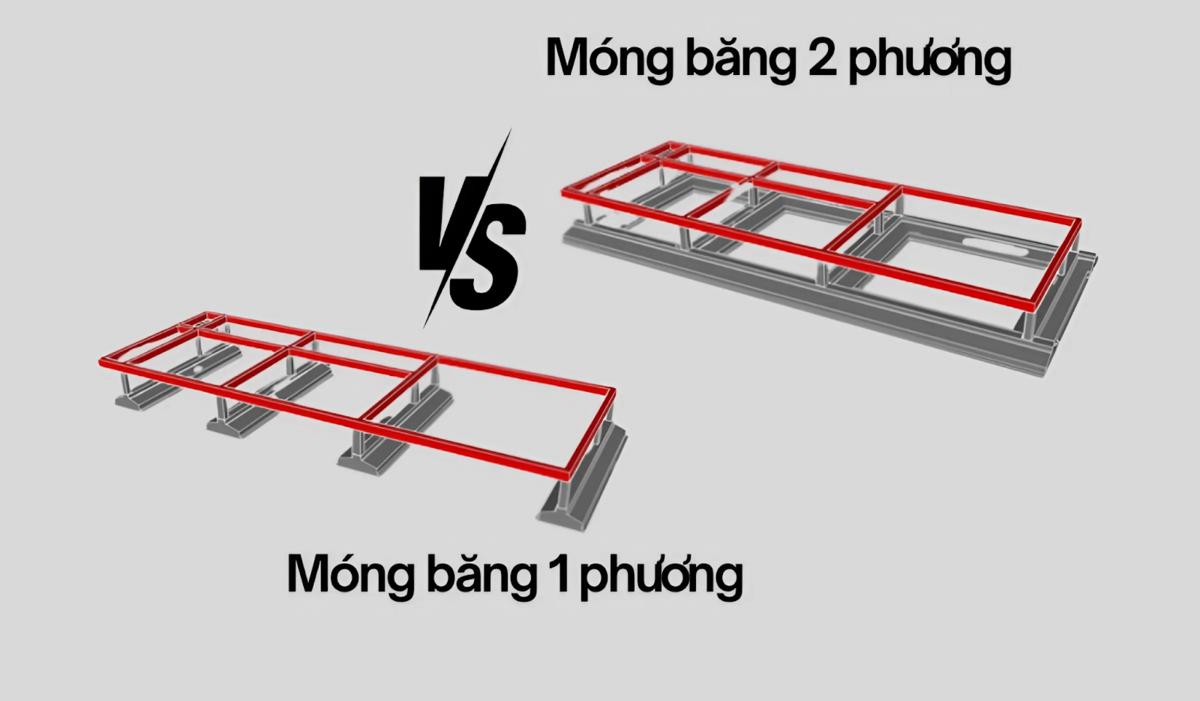

Theo phương vị, móng băng được chia làm móng băng 1 phương và 2 phương (Nguồn ảnh: Internet)

4. Quy trình thi công móng băng chi tiết theo tiêu chuẩn xây dựng

Bước 1: Giải phóng mặt bằng

• Nhà thầu thi công chuẩn bị, giải phóng mặt bằng thi công, bao gồm vệ sinh, dọn dẹp sạch sẽ khu vực thi công như loại bỏ cây cối, rác hoặc các vật cản trên mặt bằng.
• Xác định vị trí đóng cọc và hố móng bằng các thiết bị đo đạc chuyên dụng như máy định vị GPS.

Bước 2: Đào hố móng và cán phẳng mặt hố

• Đội ngũ thi công tiến hành đào hố móng theo đúng bản vẽ thiết kế, đảm bảo các kích thước như chiều sâu, chiều rộng đúng quy định hoặc yêu cầu cụ thể của từng công trình (chiều sâu ~2-2,5m, chiều rộng ~1,5m).
• Cán phẳng mặt hố để tạo ra bề mặt đều và chắc chắn, thuận tiện cho các công đoạn thi công tiếp theo.

Bước 3: Đổ bê tông lót móng

• Đội ngũ thi công tiến hành đổ lớp bê tông lót khoảng 10cm để tạo mặt bằng phẳng và hạn chế mất nước cho bê tông lớp trên.
• Đảm bảo lớp bê tông lót được đồng đều, phẳng và có độ chắc chắn, tránh các khoảng rỗng không mong muốn ảnh hưởng đến chất lượng công trình.

Bước 4: Dải thép móng băng

• Công tác bố trí thép cần thực hiện theo đúng bản vẽ thiết kế, đảm bảo khoảng cách đan thép chuẩn.
• Thực hiện kê thép một cách cẩn thận để tránh xê dịch trong quá trình di chuyển và thi công.
• Đội ngũ thi công cần lưu ý kiểm tra độ thẳng, chắc của các thanh thép trước khi tiến hành lắp cốp pha ở bước tiếp theo.

Bước 5: Lắp ghép cốp pha móng

• Cốp pha được lắp đặt chính xác theo kích thước và vị trí đã được chỉ định trên bản vẽ kỹ thuật
• Đảm bảo kiểm tra độ chắc chắn của hệ thống cốt pha, tránh sai lệch làm ảnh hưởng đến kết cấu bê tông.

Bước 6: Đổ bê tông móng

• Nhà thầu cần sử dụng bê tông đúng mác, tuân thủ theo các quy định trong bản vẽ thiết kế.
• Quá trình đầm bê tông móng cần thực hiện liên tục và đều tay, theo quy tắc từ xa đến gần để đảm bảo bê tông được nén chặt, không có bọt khí.
• Đặc biệt, cần tránh đứng lên thành cốp pha trong quá trình đổ, đầm bê tông để không làm lệch kết cấu.

Bước 7: Bảo dưỡng bê tông móng

• Cần tránh các va chạm vật lý làm nứt, vỡ bê tông
• Đảm bảo bê tông luôn đủ ẩm bằng cách trải bạt và tưới nước liên tục trong 7 ngày đầu
• Kiểm tra thường xuyên bề mặt bê tông, xử lý các khuyết điểm nếu có.

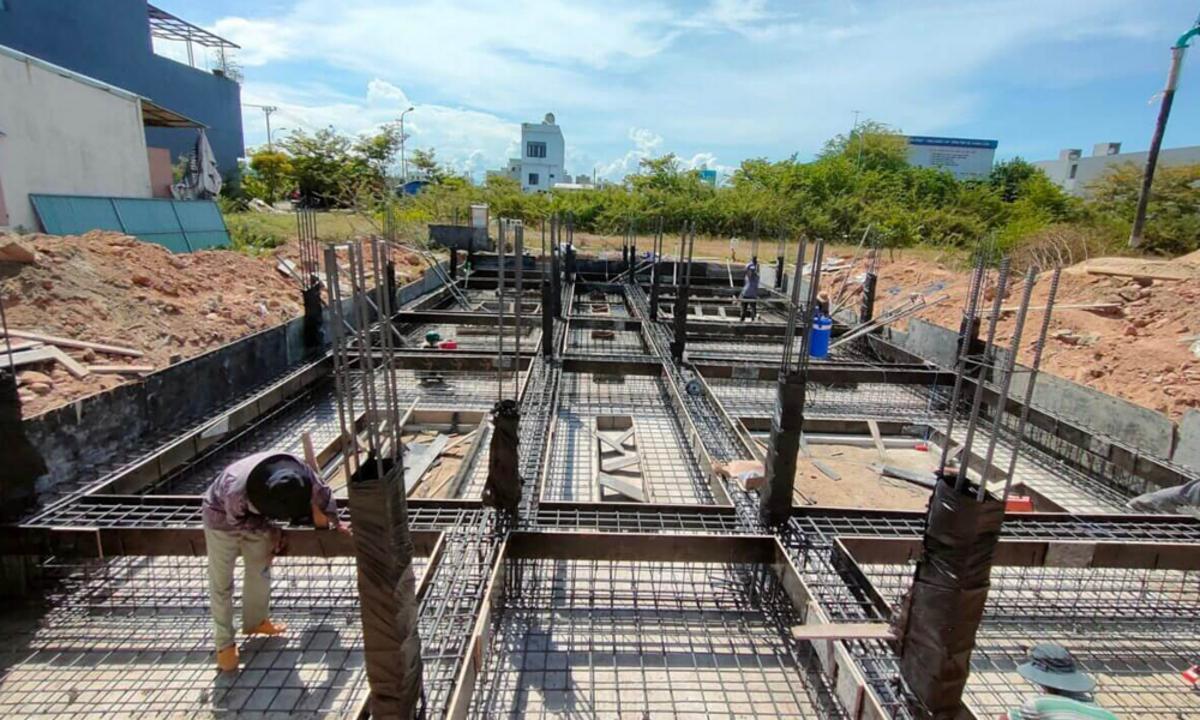

Quá trình thi công móng băng đảm bảo đúng theo các quy định về kỹ thuật và an toàn (Nguồn ảnh: Internet)

5. Lưu ý quan trọng khi thi công móng băng để đảm bảo an toàn

1 – Chuẩn bị mặt bằng và vật liệu đầy đủ trước khi thi công: Mặt bằng thi công cần được dọn dẹp sạch sẽ hoàn toàn, loại bỏ các vật cản có thể ảnh hưởng đến tiến độ thi công. Đồng thời, kiểm tra kỹ lưỡng vật liệu như bê tông, thép, cốp pha đầy đủ, đảm bảo đạt tiêu chuẩn kỹ thuật.

2 – Bố trí thép bản móng và dầm móng chính xác theo thiết kế: Tuân thủ nghiêm ngặt các yêu cầu trên bản vẽ chi tiết móng băng, đảm bảo khoảng cách đan thép, khoảng cách lớp thép đúng kỹ thuật để tránh ảnh hưởng đến khả năng chịu tải trọng và độ bền của móng.

3 – Giám sát kỹ thuật trong quá trình lắp ghép cốp pha và đổ bê tông: Trong quá trình đổ bê tông, cần sử dụng bê tông đúng mác, đầm bê tông đều tay và kiểm soát độ lún cũng như chuyển vị của kết cấu.

4 – Bảo dưỡng bê tông móng đúng tiêu chuẩn, đảm bảo duy trì độ ẩm cần thiết trong 7 ngày đầu sau khi đổ, tránh va chạm vật lý để hạn chế các vấn đề như nứt vỡ bê tông.

5 – Lưu ý các lỗi thường gặp

• Đặt ngược thép bản móng: Thép ngắn chịu lực chính phải đặt dưới, thép chạy dọc dầm và thép đài đặt trên; việc đặt ngược làm sẽ mất khả năng chịu lực của móng, gây nguy hiểm cho toàn bộ công trình.
• Không bẻ mỏ thép khi thi công móng băng lệch tâm: Phần tiếp xúc thép dưới cần bẻ mỏ 30-40D để đảm bảo khả năng làm việc của móng; việc bỏ qua bước này sẽ làm giảm hiệu quả chịu lực và có thể gây ra những hậu quả nghiêm trọng cho kết cấu.

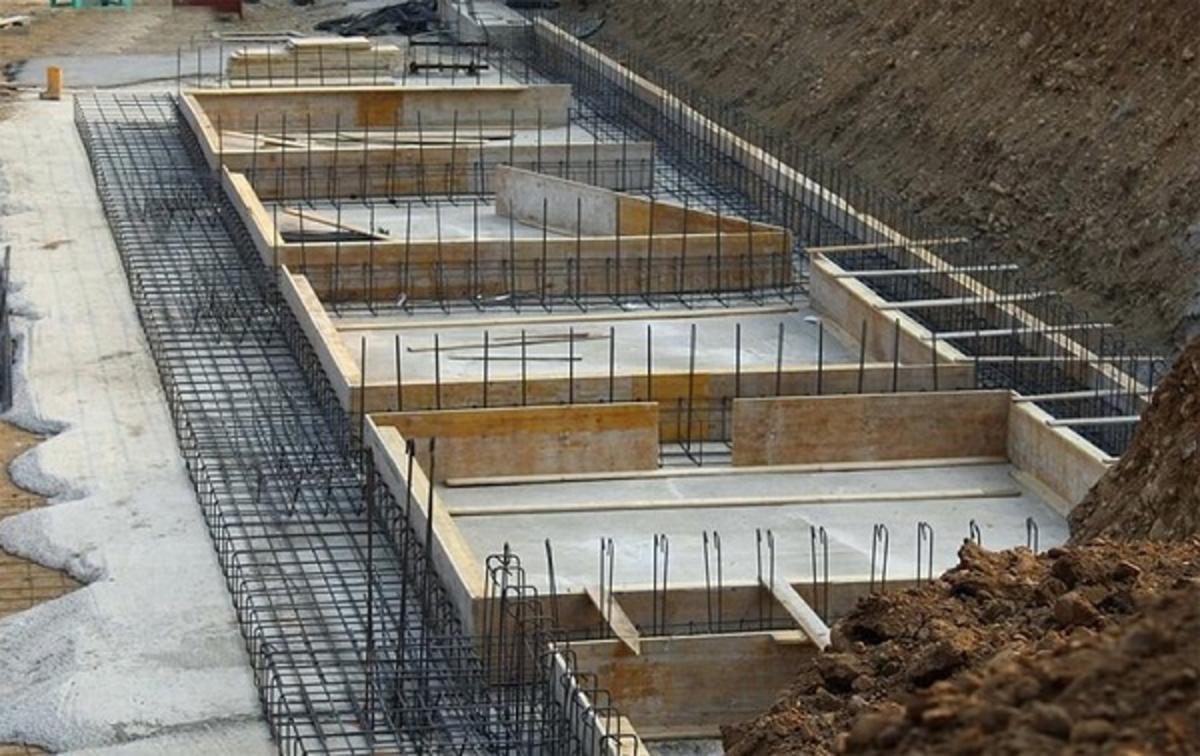

Móng băng sau khi đổ bê tông cần được bảo dưỡng đúng cách (Nguồn ảnh: Internet)

Móng băng là giải pháp hiệu quả và phổ biến cho các công trình có quy mô tầm trung. Hy vọng những thông tin trên bài viết sẽ giúp bạn hiểu rõ về cấu tạo, ưu nhược điểm và cách thi công móng băng đúng chuẩn. Để biết thêm nhiều thông tin hữu ích về thiết kế, thi công xây dựng nhà ở, đừng quên theo dõi các bài viết của TOSTEM nhé!
