Bản vẽ nhà mái Nhật 1 tầng đẹp, tối ưu công năng và chi phí

Bản vẽ nhà mái Nhật 1 tầng mang đến giải pháp thiết kế tối ưu công năng và tiết kiệm chi phí cho gia đình hiện đại. Những phương án bố trí không gian thông minh giúp gia chủ tận dụng tối đa diện tích sử dụng. Hãy cùng TOSTEM khám phá những mẫu bản vẽ nhà mái Nhật 1 tầng đẹp và tiện nghi, phù hợp với nhu cầu và phong cách sống khác nhau.

1. Đặc điểm nổi bật của nhà mái Nhật 1 tầng

Nhà mái Nhật 1 tầng có kiến trúc đơn giản, hướng đến sự hài hòa và cân đối, đồng thời mang đậm ảnh hưởng từ phong cách Nhật Bản. Phần mái nhà có độ dốc nhẹ và đua rộng, giúp che chắn mưa nắng hiệu quả, bảo vệ công trình khỏi các tác động của thời tiết.

Thiết kế này rất phù hợp với khí hậu nhiệt đới của Việt Nam, giúp giảm thiểu việc sử dụng điện năng nhờ khả năng thông gió và điều hòa nhiệt độ tự nhiên hiệu quả. Việc lắp đặt cửa sổ nhôm 2 cánh càng gia tăng hiệu quả thông gió chéo, mang lại không gian sống mát mẻ, trong lành. Không gian bên trong nhà được sắp xếp khoa học, tận dụng tối đa diện tích để mang đến những khu vực sinh hoạt tiện nghi, phù hợp với nhu cầu của gia đình từ 3 đến 5 thành viên.

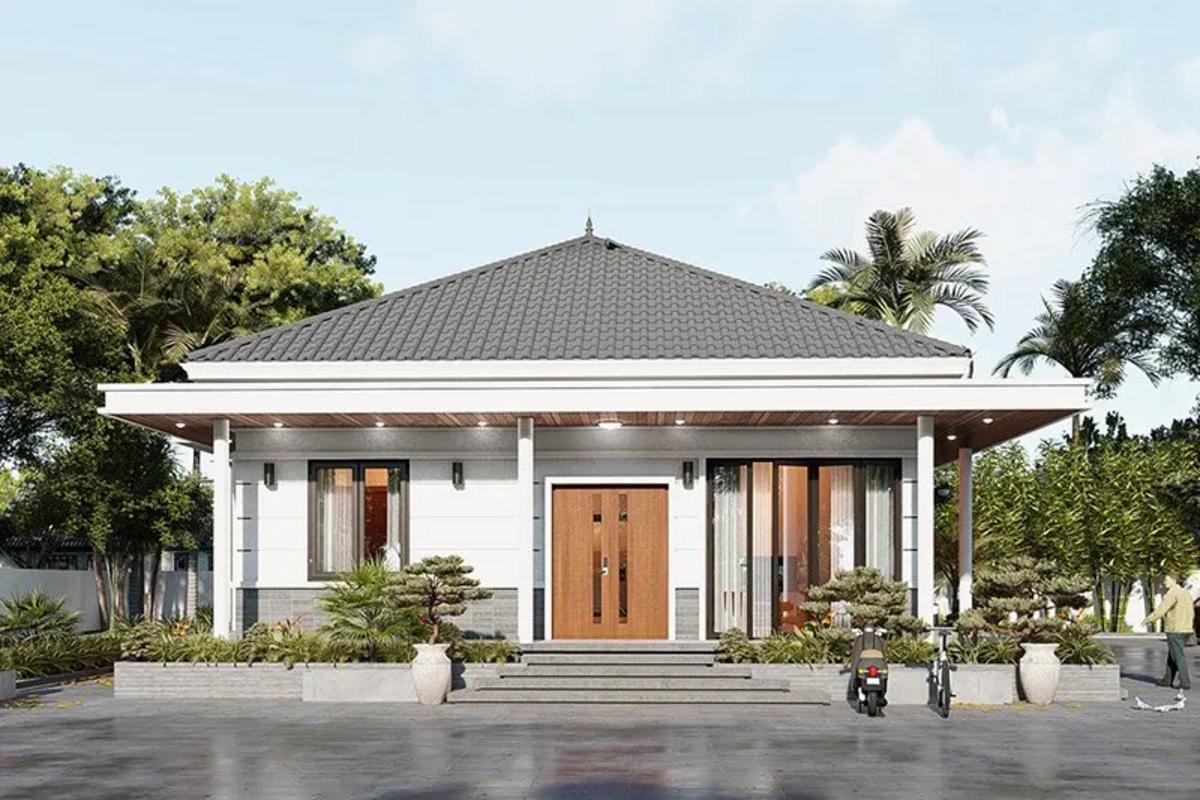

Nhà mái Nhật 1 tầng có kiến trúc đơn giản, hướng đến sự hài hòa và cân đối (Nguồn: Internet)

2. 5 mẫu bản vẽ nhà mái Nhật 1 tầng phổ biến

2.1. Mẫu 1: Bản vẽ nhà mái Nhật 1 tầng 2 phòng ngủ

Mẫu bản vẽ nhà mái Nhật 1 tầng với 2 phòng ngủ là lựa chọn lý tưởng dành cho những gia đình nhỏ cần không gian sống tiện nghi và thoải mái:

• Diện tích: Khoảng 70m² – 90m², phù hợp với các nhu cầu sinh hoạt cơ bản mà vẫn đảm bảo sự thoải mái.
• Công năng: Thiết kế bao gồm 1 phòng khách, 2 phòng ngủ, khu vực bếp kết hợp phòng ăn và từ 1-2 nhà vệ sinh, đáp ứng đầy đủ chức năng cho gia đình.
• Phù hợp với: Gia đình trẻ, các cặp vợ chồng mới cưới hoặc những gia đình có một đến hai con nhỏ mong muốn có một không gian sống ấm cúng và tiện nghi.
• Ưu điểm: Thiết kế nhỏ gọn và đơn giản không chỉ giúp tiết kiệm chi phí xây dựng mà còn tạo ra không gian ấm cúng, dễ dàng bài trí nội thất, mang đến cảm giác gần gũi và thoải mái cho cả gia đình.

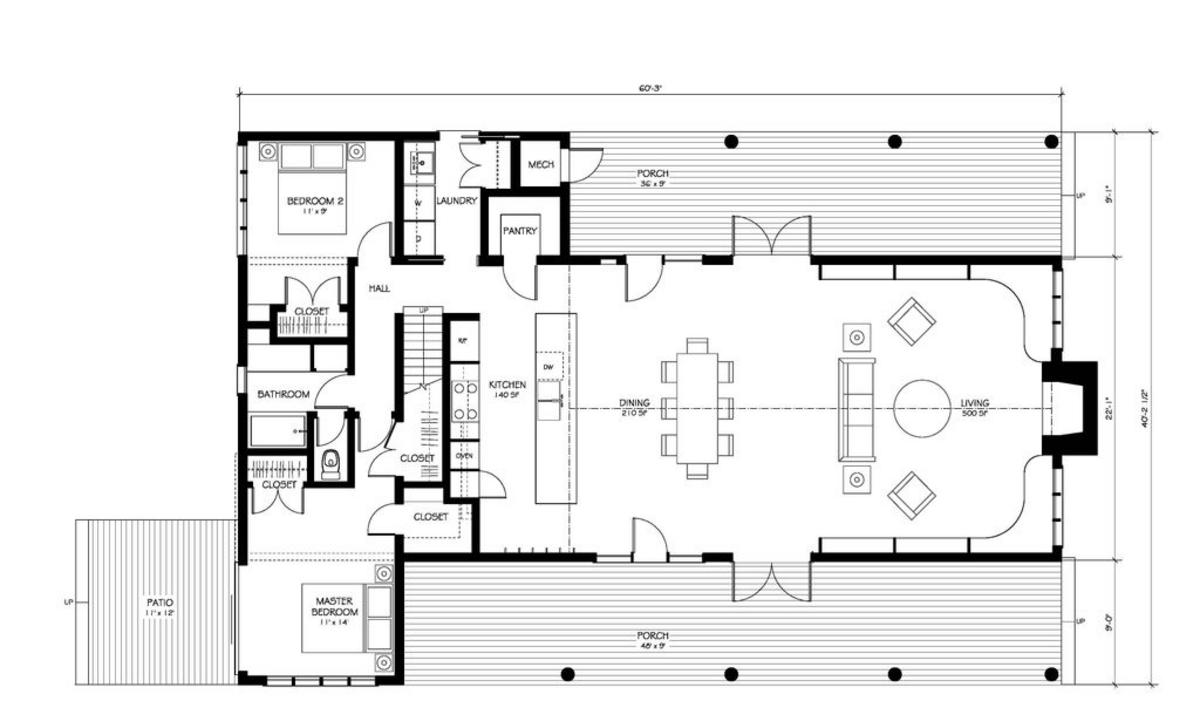

Mẫu nhà mái Nhật 1 tầng 2 phòng ngủ phù hợp với gia đình nhỏ hoặc vợ chồng trẻ (Nguồn: Internet)

2.2. Mẫu 2: Bản vẽ nhà mái Nhật 1 tầng 3 phòng ngủ

Mẫu bản vẽ nhà mái Nhật 1 tầng với 3 phòng ngủ mang đến không gian rộng rãi và tiện nghi, phù hợp với những gia đình đông thành viên cần sự thoải mái trong sinh hoạt:

• Diện tích: Khoảng từ 100m² – 120m², đủ rộng để đáp ứng nhu cầu sử dụng của gia đình đông người.
• Công năng: Thiết kế gồm 1 phòng khách, 3 phòng ngủ, khu vực bếp kết hợp phòng ăn và 2 nhà vệ sinh, đảm bảo sự tiện nghi cho mọi thành viên. Để kết nối các không gian một cách hài hòa, gia chủ có thể cân nhắc sử dụng mẫu cửa thông phòng nhôm kính đẹp, vừa tạo cảm giác rộng rãi, vừa đảm bảo tính riêng tư khi cần.
• Phù hợp với: Gia đình nhiều thế hệ cùng sinh sống, cần không gian sinh hoạt chung nhưng vẫn đảm bảo sự riêng tư và thoải mái cho từng thành viên. Gia chủ có thể cân nhắc sử dụng cửa nhôm 4 cánh, vừa tạo cảm giác rộng rãi, vừa đảm bảo tính riêng tư khi cần.
• Ưu điểm: Mẫu nhà đáp ứng đầy đủ các nhu cầu sinh hoạt cho gia đình đông thành viên, đồng thời bố trí phòng chức năng hợp lý giúp tạo nên không gian sống thoải mái và tiện nghi.

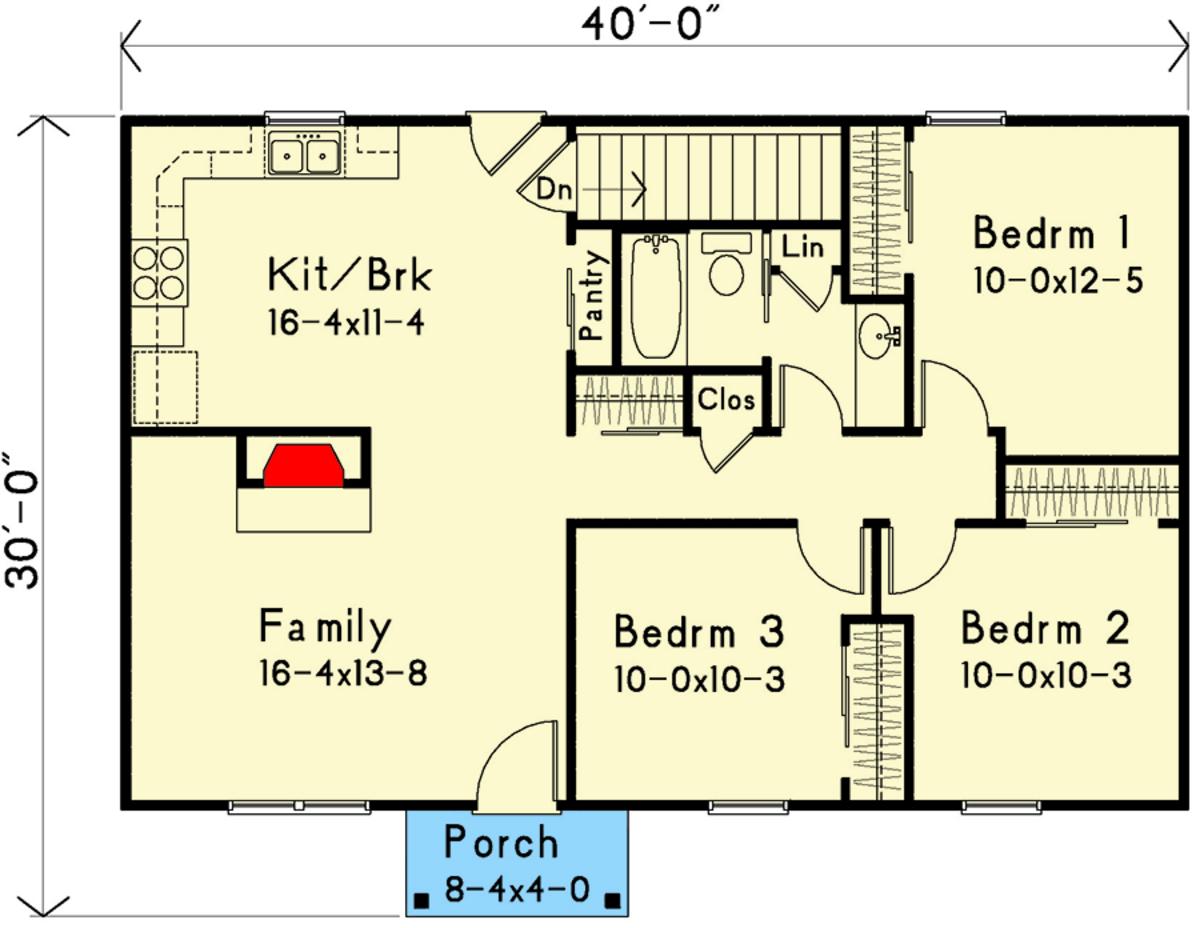

Bản vẽ nhà mái Nhật 1 tầng 3 phòng ngủ thích hợp cho gia đình nhiều thế hệ cần không gian sinh hoạt chung nhưng vẫn đảm bảo sự riêng tư (Nguồn: Internet)

2.3. Mẫu 3: Bản vẽ nhà mái Nhật 1 tầng 4 phòng ngủ

Mẫu bản vẽ nhà mái Nhật 1 tầng với 4 phòng ngủ mang đến sự cân bằng hoàn hảo giữa không gian sống rộng rãi và thiết kế khoa học, phù hợp với gia đình đông thành viên có nhu cầu sử dụng đa dạng:

• Diện tích: Khoảng từ 140m² – 160m², vừa đủ để đảm bảo không gian sinh hoạt thoải mái mà vẫn tiết kiệm diện tích xây dựng.”
• Công năng: Thiết kế gồm 1 phòng khách, 4 phòng ngủ, khu vực bếp kết hợp phòng ăn và từ 2-3 nhà vệ sinh, đáp ứng nhu cầu sinh hoạt linh hoạt cho gia đình.
• Phù hợp với: Gia đình đông thành viên hoặc những hộ có nhu cầu bố trí thêm phòng làm việc và phòng thờ riêng.
• Ưu điểm: Diện tích rộng rãi cùng với thiết kế hợp lý giúp mỗi thành viên có không gian riêng tư và tiện nghi, đồng thời tối ưu sử dụng diện tích một cách hiệu quả.

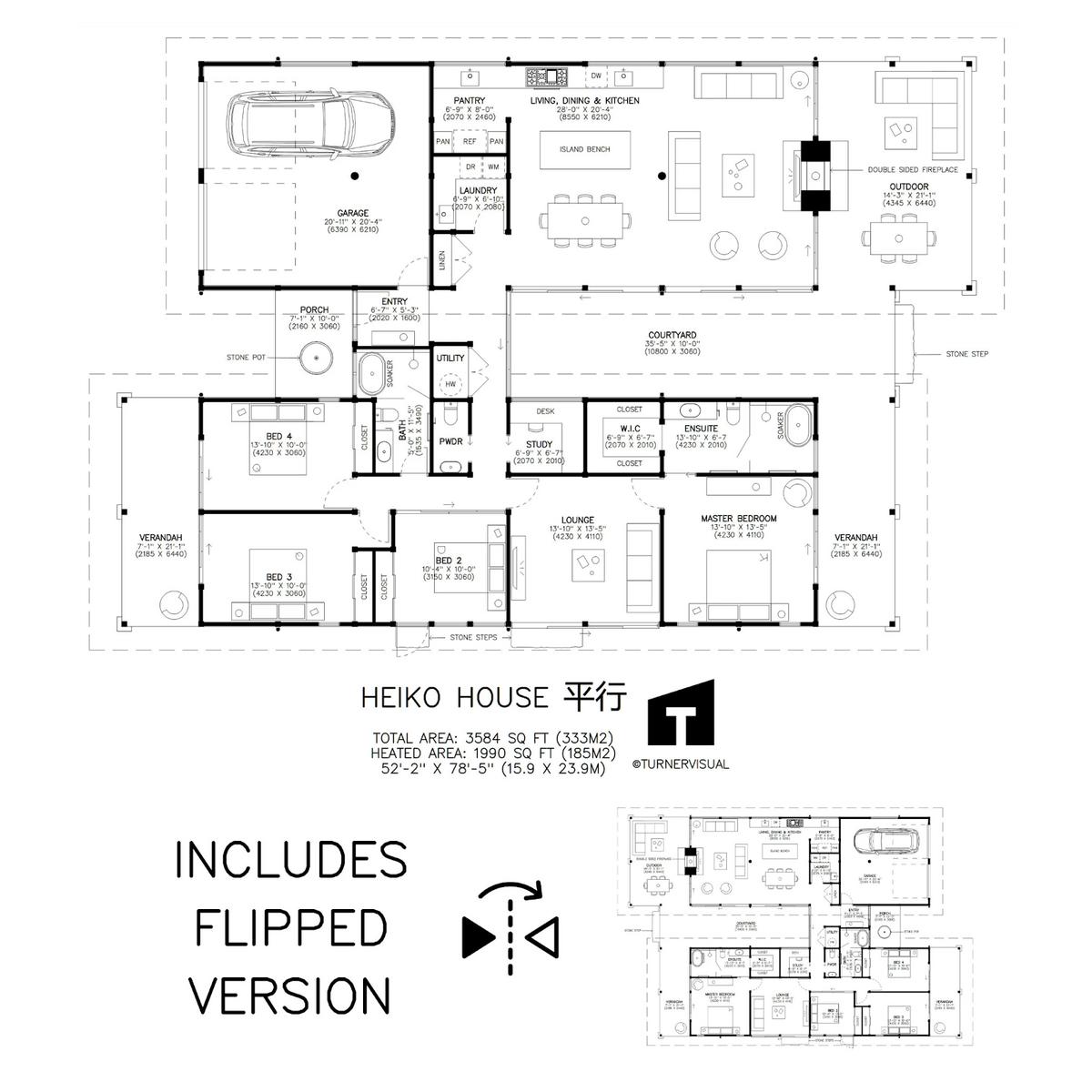

Mẫu nhà mái Nhật 1 tầng 4 phòng ngủ đáp ứng tốt nhu cầu đa dạng cho gia đình đông người (Nguồn: Internet)

2.4. Mẫu 4: Bản vẽ nhà mái Nhật 1 tầng 5 phòng ngủ

Mẫu bản vẽ nhà mái Nhật 1 tầng với 5 phòng ngủ cung cấp không gian rộng lớn và đầy đủ tiện nghi, đáp ứng tốt nhất nhu cầu của các gia đình nhiều thế hệ có số lượng thành viên đông và yêu cầu cao về sự riêng tư:

• Diện tích: Khoảng từ 180m² – 200m², đảm bảo không gian rộng rãi cho các hoạt động sinh hoạt của gia đình.
• Công năng: Thiết kế bao gồm 1 phòng khách, 5 phòng ngủ, khu vực bếp kết hợp phòng ăn, phòng thờ và 3 nhà vệ sinh, cung cấp đầy đủ tiện ích cho các hoạt động thường nhật và sinh hoạt chung.
• Phù hợp với: Gia đình đông thành viên hoặc những gia đình có nhu cầu phòng làm việc, phòng thờ riêng biệt và không gian sinh hoạt rộng rãi.
• Ưu điểm: Đáp ứng tốt nhu cầu riêng tư của từng thành viên và có sự bố trí tiện ích đầy đủ, rất thích hợp với các gia đình đông người cần không gian sống đa dạng và rộng lớn.

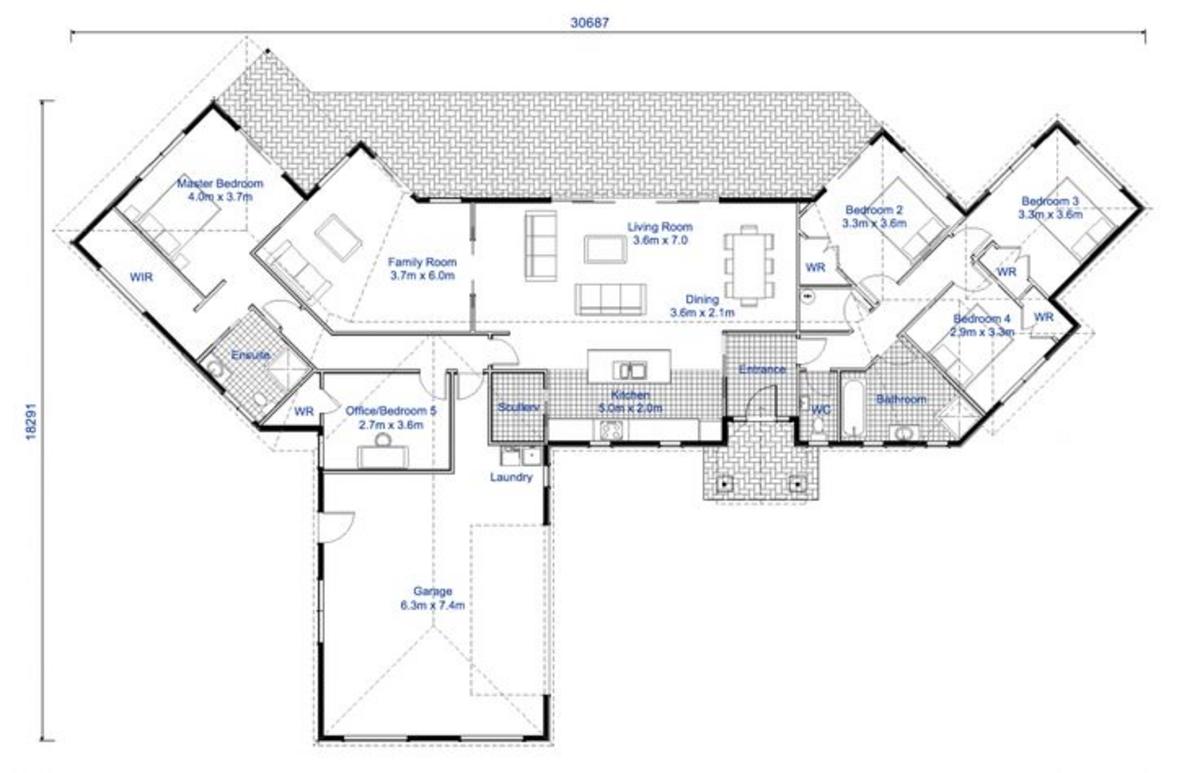

Mẫu nhà mái Nhật 1 tầng 5 phòng ngủ lý tưởng cho gia đình nhiều thế hệ cần sự riêng tư và đầy đủ tiện ích (Nguồn: Internet)

2.5. Mẫu 5: Bản vẽ nhà mái Nhật 1 tầng có gara ô tô

Mẫu bản vẽ nhà mái Nhật 1 tầng có gara ô tô kết hợp giữa không gian sống tiện nghi và khu vực để xe an toàn, phù hợp với nhu cầu của các gia đình hiện đại:

• Diện tích: Khoảng từ 140m² – 160m², cân đối giữa không gian sinh hoạt và khu vực gara ô tô.
• Công năng: Thiết kế gồm 1 phòng khách, 3 phòng ngủ, khu vực bếp kết hợp phòng ăn, 2 nhà vệ sinh cùng gara ô tô liền kề, đáp ứng đầy đủ tiện ích cho gia đình.
• Phù hợp với: Đây là lựa chọn thích hợp dành cho gia đình sở hữu phương tiện ô tô, cần chỗ để xe an toàn và thuận tiện di chuyển hàng ngày.
• Ưu điểm: Gara được bố trí liền kề hoặc tách biệt, giúp việc di chuyển và bảo vệ phương tiện trở nên dễ dàng; đồng thời tối ưu hóa không gian sử dụng, đảm bảo sự tiện lợi trong sinh hoạt hàng ngày của gia đình. Lối vào gara có thể được thiết kế với cửa đẩy nhôm kính rộng rãi, vừa tiết kiệm diện tích mở quay, vừa tăng tính thẩm mỹ hiện đại cho tổng thể ngôi nhà.

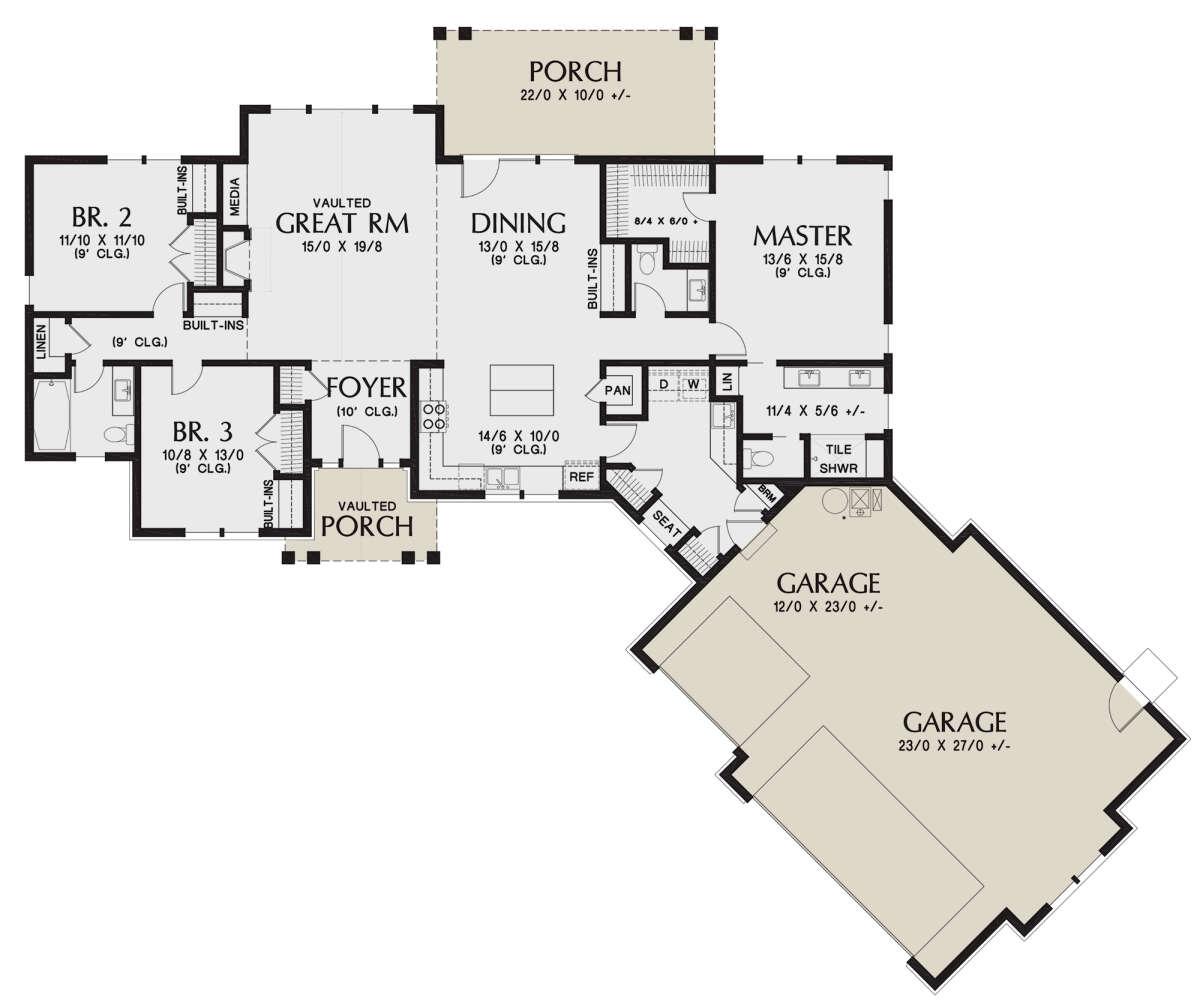

Mẫu nhà mái Nhật 1 tầng có gara ô tô phù hợp với gia đình sở hữu ô tô, muốn tối ưu diện tích sử dụng (Nguồn: Internet)

3. Trong bản vẽ nhà mái Nhật 1 tầng chi tiết gồm những gì?

3.1. Các yếu tố chung trong bản vẽ

Để đảm bảo người đọc dễ dàng hiểu và thực hiện theo thiết kế, bản vẽ nhà mái Nhật 1 tầng phải có các yếu tố sau:

• Khung tên (Title Block): Đây là phần chứa các thông tin quan trọng về dự án như tên bản vẽ, số hiệu, tỷ lệ, đơn vị thiết kế, người thực hiện, người kiểm tra, ngày tháng hoàn thành cũng như các thông tin pháp lý liên quan. Khung tên giúp quản lý và tra cứu bản vẽ một cách hiệu quả và chính xác.
• Tỉ lệ (Scale): Tỉ lệ thể hiện mối quan hệ giữa kích thước trên bản vẽ và kích thước thực tế của công trình. Việc sử dụng tỷ lệ phù hợp giúp người xem dễ dàng hình dung kích thước thật của các bộ phận trong nhà và đảm bảo tính chính xác khi thi công.
• Kích thước (Dimensions): Phần này chỉ rõ các kích thước chiều dài, chiều rộng, chiều cao và khoảng cách giữa các cấu kiện hay chi tiết trong bản vẽ. Thông tin này giúp kỹ sư và thợ xây xác định chính xác các thông số cần thiết để thi công đúng thiết kế.
• Ký hiệu & Chú giải (Symbols and Legends): Các ký hiệu dùng để biểu thị vật liệu, thiết bị hoặc các quy ước kỹ thuật được sử dụng trong bản vẽ. Chú giải đi kèm giúp giải thích ý nghĩa của từng ký hiệu, giúp người đọc hiểu đúng và đồng nhất về nội dung bản vẽ.
• Đường nét & Lớp (Line Types and Layers): Bản vẽ sử dụng nhiều loại đường nét như đường liền, nét đứt, chấm gạch với độ dày khác nhau để thể hiện từng đối tượng và ý nghĩa riêng biệt. Việc phân chia các lớp đường nét giúp bố trí thông tin rõ ràng và thuận tiện trong quá trình chỉnh sửa.
• Ghi chú & Bảng biểu (Notes and Schedules): Các ghi chú bổ sung cung cấp hướng dẫn kỹ thuật chi tiết hoặc lưu ý quan trọng. Bảng biểu thống kê vật liệu, thiết bị sử dụng giúp quản lý vật tư và dễ dàng kiểm soát tiến độ thi công.

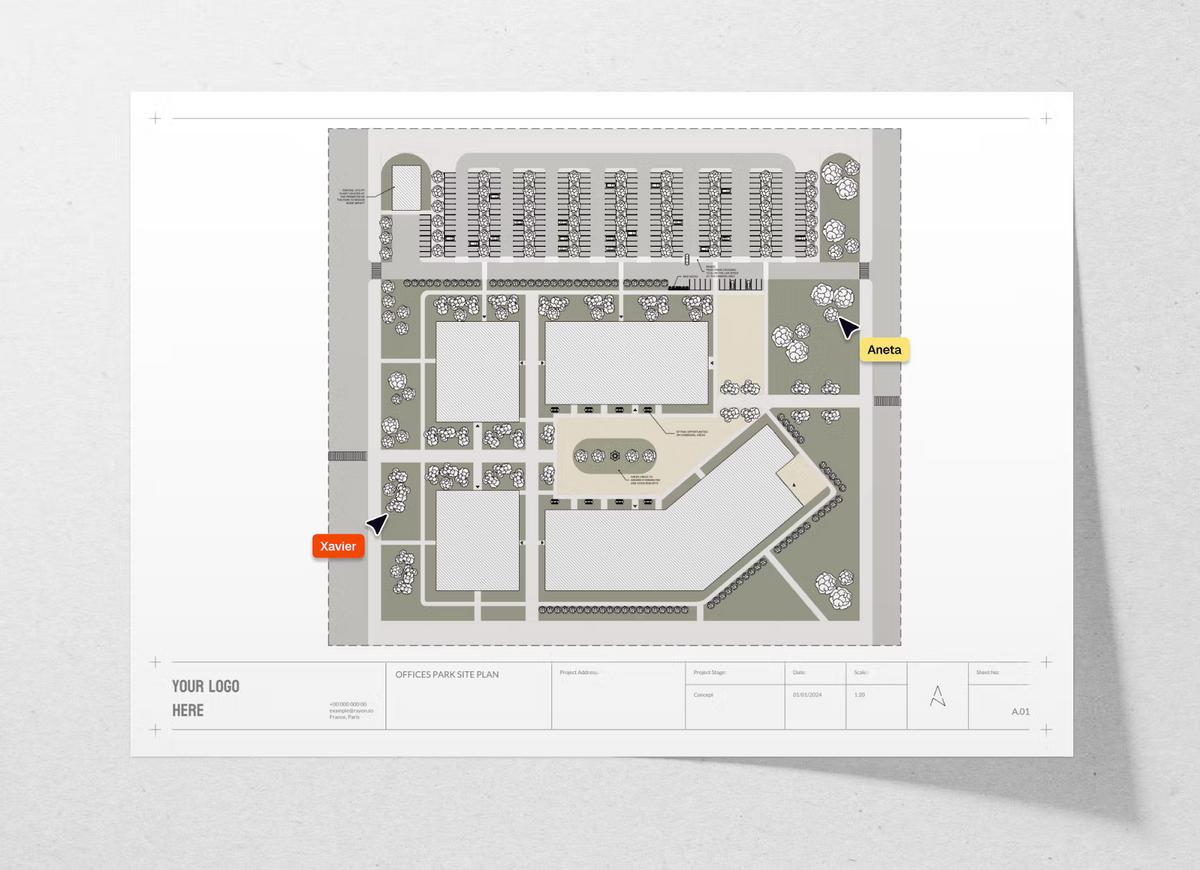

Khung tên là phần chứa các thông tin quan trọng về dự án như tên bản vẽ, số hiệu, tỷ lệ, đơn vị thiết kế, người thực hiện, vv (Nguồn: Internet)

3.2. Các mặt trong bản vẽ nhà mái Nhật 1 tầng

1 – Mặt bằng tổng thể và công năng các phòng: Thể hiện rõ vị trí ngôi nhà trên lô đất, bao gồm sân vườn, cổng chính, lối đi nội bộ và các khoảng không gian xanh xung quanh. Bản vẽ này cũng trình bày cách bố trí các khu vực chức năng như phòng khách, bếp, phòng ngủ, nhà vệ sinh và phòng thờ sao cho hợp lý và thuận tiện cho sinh hoạt.

2 – Mặt bằng mái: Thể hiện chi tiết cấu tạo phần mái Nhật, bao gồm hệ thống kèo, rui mè, độ dốc mái và hướng thoát nước được thiết kế hợp lý nhằm đảm bảo khả năng chống thấm và thoát nước nhanh. Bản vẽ cũng xác định rõ vị trí đỉnh mái, các diềm mái và cách bố trí các chi tiết trang trí tạo điểm nhấn thẩm mỹ cho công trình.

3 – Mặt đứng công trình: Thể hiện trực quan hình dáng bên ngoài của ngôi nhà, bao gồm cửa chính, cửa sổ và ban công (nếu có). Bản vẽ mô tả rõ tỷ lệ giữa các bộ phận, giúp định hình kiến trúc tổng thể và đảm bảo sự cân đối, hài hòa.

4 – Mặt cắt công trình: Thể hiện cấu tạo chi tiết của ngôi nhà theo phương ngang và phương dọc, giúp người xem hình dung rõ cách bố trí kết cấu bên trong.

• Mặt cắt ngang mô tả rõ ràng phần móng, tường, trần và cấu tạo hệ mái, từ đó hỗ trợ quá trình thi công chính xác và an toàn.
• Mặt cắt dọc thể hiện chiều cao từng tầng, độ dốc mái, vị trí ngưỡng cửa và các bậc thang, giúp đảm bảo sự hợp lý về kỹ thuật cũng như công năng sử dụng.

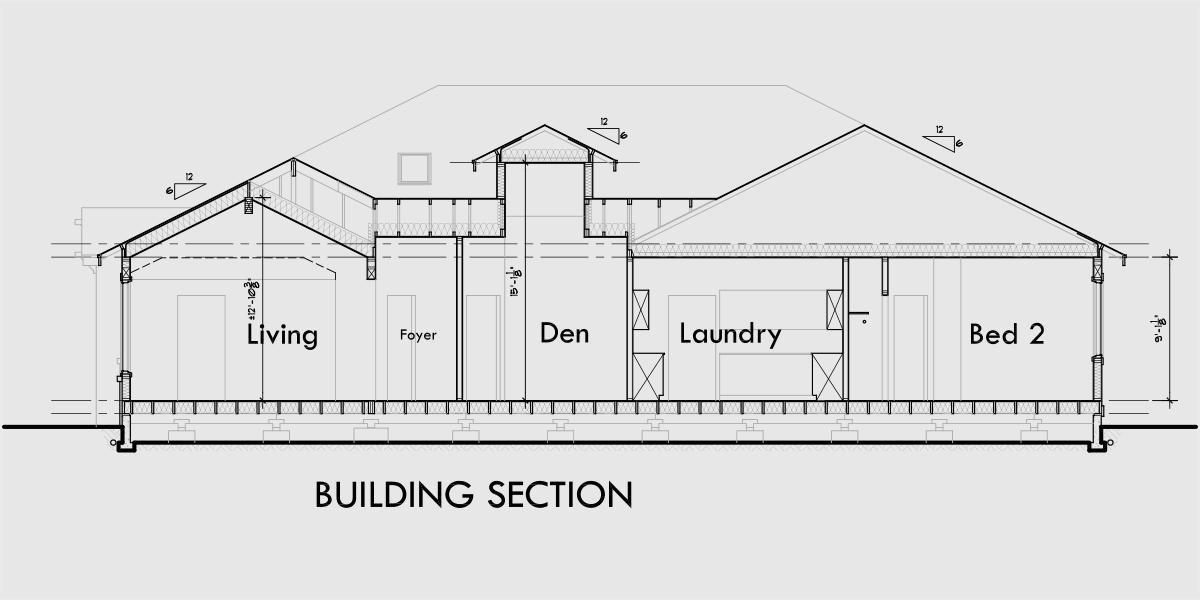

Để hiểu rõ cấu trúc và cách bố trí không gian trong ngôi nhà, bạn cần nắm được các mặt thể hiện trong bản vẽ (Nguồn: Internet)

3.3. Chi tiết kỹ thuật & hoàn thiện

Phần chi tiết kỹ thuật và hoàn thiện cung cấp đầy đủ thông tin về vật liệu sử dụng như gạch lát, sơn tường, ngói lợp mái, hệ thống cửa và các chi tiết hoàn thiện nội ngoại thất. Để đảm bảo an toàn và độ bền vững, việc lựa chọn cửa nhôm kính cường lực cho các ô cửa chính và cửa sổ là một tiêu chí quan trọng cần được thể hiện rõ trong bản vẽ. Bản vẽ cũng thể hiện rõ hệ thống điện, cấp thoát nước, chiếu sáng và thông gió nhằm đảm bảo công trình hoạt động hiệu quả, an toàn và tiết kiệm năng lượng.

Để giúp việc thi công và lựa chọn vật tư trở nên dễ dàng và đồng bộ, bảng thống kê phụ kiện, mã sản phẩm, màu sắc cũng được đính kèm trong bản vẽ. Các ghi chú kỹ thuật quan trọng liên quan đến việc chống thấm, chống ẩm, an toàn cũng được làm rõ để đảm bảo thi công đúng tiêu chuẩn.

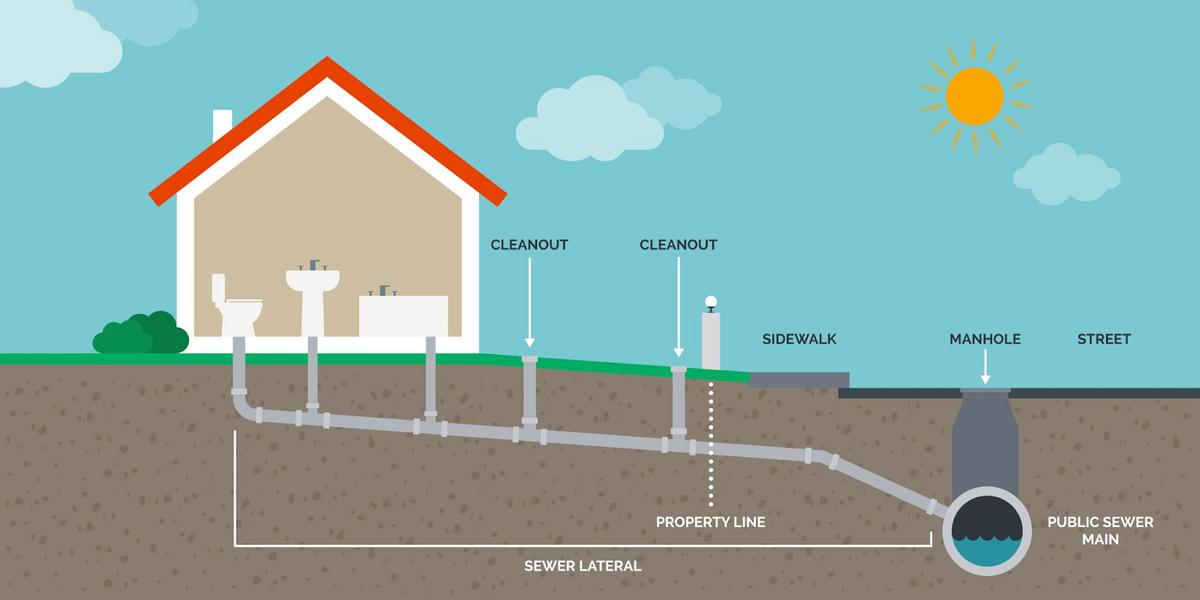

Bản vẽ cũng phải thể hiện rõ hệ thống điện, cấp thoát nước, chiếu sáng và thông gió (Nguồn: Internet)

4. Hướng dẫn cách thiết kế và đọc bản vẽ nhà mái Nhật 1 tầng

4.1. Các bước thiết kế bản vẽ nhà mái Nhật 1 tầng

Bước 1: Xác định yêu cầu và diện tích

• Đo đạc diện tích đất để làm cơ sở thiết kế.
• Phối hợp với gia chủ để xác định rõ yêu cầu công năng như số phòng ngủ, phòng khách, bếp, nhà vệ sinh và sân vườn.
• Phác thảo sơ đồ bố trí mặt bằng sơ bộ nhằm tối ưu hóa không gian sống phù hợp với nhu cầu của gia đình.

Bước 2: Lên phương án mặt bằng tổng thể: Bố trí hợp lý các phòng chức năng, lối đi, sân vườn và vị trí cổng ra vào để tạo nên một không gian sống thuận tiện và hài hòa.

Bước 3: Thiết kế kết cấu mái Nhật

• Xác định rõ kiểu mái phù hợp cùng độ dốc cần thiết để đảm bảo khả năng thoát nước hiệu quả.
• Các yếu tố như kèo, rui mè và diềm mái được thiết kế chi tiết để bảo vệ công trình khỏi tác động của thời tiết.
• Sơ đồ mặt bằng mái cũng được lập một cách tỉ mỉ, thể hiện chính xác các cấu kiện và chi tiết kỹ thuật nhằm phục vụ cho việc thi công và hoàn thiện.

Bước 4: Thiết kế kết cấu công trình

• Xác định và tính toán các bộ phận chính như móng, tường, sàn, trần và cầu thang (nếu có).
• Lựa chọn vật liệu phù hợp với điều kiện sử dụng và địa chất, đề xuất giải pháp thi công hiệu quả, tiết kiệm và an toàn.

Bước 5: Hoàn thiện bản vẽ kỹ thuật chi tiết

• Cung cấp đầy đủ các thông tin liên quan đến vật liệu hoàn thiện như gạch lát, sơn tường, ngói lợp, hệ thống cửa và các chi tiết nội ngoại thất.
• Bản vẽ cũng bao gồm sơ đồ bố trí hệ thống điện, cấp thoát nước, chiếu sáng và thông gió để đảm bảo công trình vận hành hiệu quả và an toàn.
• Các ghi chú kỹ thuật quan trọng cùng bảng thống kê vật liệu và phụ kiện cũng sẽ được đính kèm nhằm hỗ trợ quá trình thi công diễn ra chính xác, đồng bộ và tiết kiệm chi phí.

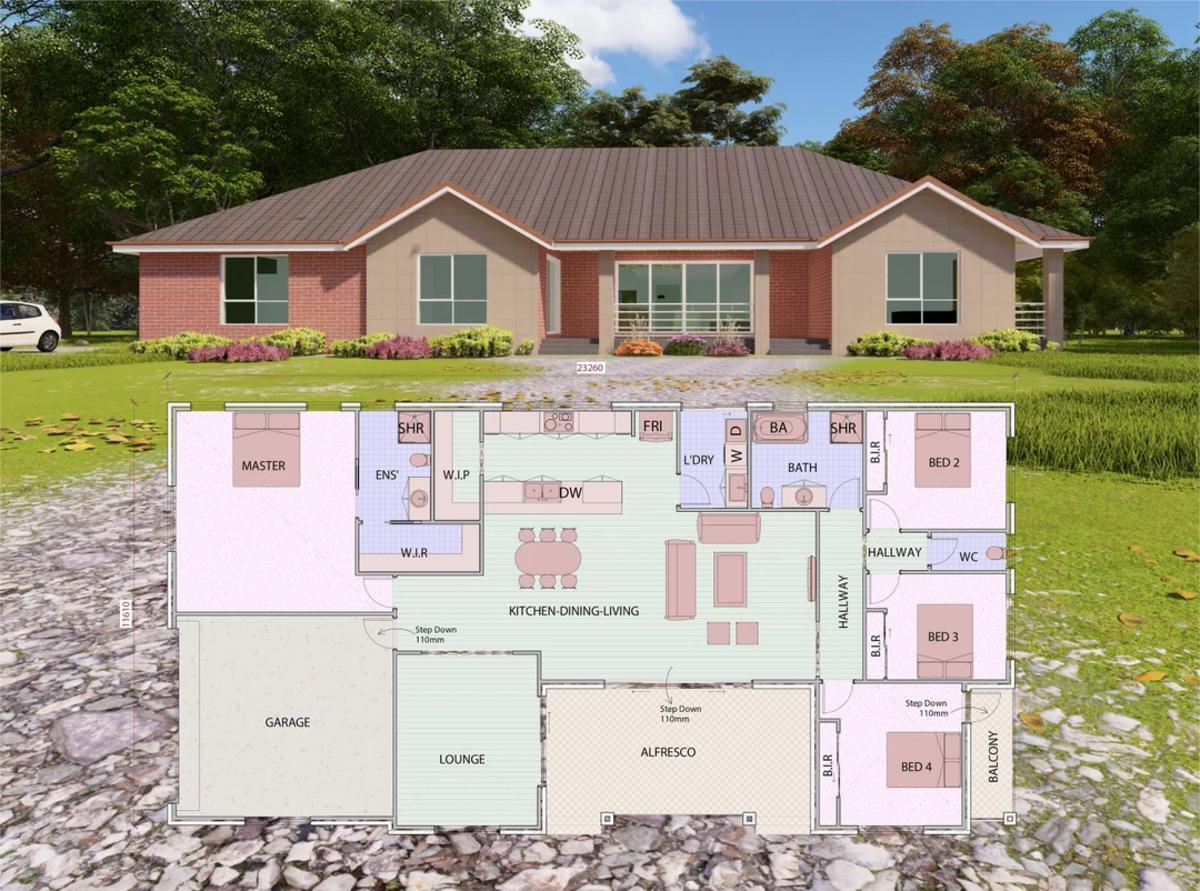

Kiến trúc sư cần phối hợp với gia chủ để xác định rõ yêu cầu công năng của căn nhà (Nguồn: Internet)

4.2. Cách đọc bản vẽ nhà mái Nhật 1 tầng

Bước 1: Hiểu các yếu tố chung trong bản vẽ

• Nhận biết các ký hiệu, chú giải và bảng thống kê vật liệu hoặc phụ kiện cũng rất cần thiết để hiểu đúng ý đồ của người thiết kế.
• Bắt đầu từ khung tên nằm ở góc bản vẽ, nơi thể hiện các thông tin quan trọng như tên dự án, hạng mục thiết kế, tỷ lệ bản vẽ, đơn vị thiết kế, người thực hiện và ngày tháng hoàn thành.

Bước 2: Xem mặt bằng tổng thể và công năng các phòng

• Cần chú ý đến cách bố trí các không gian chính như phòng khách, bếp, phòng ngủ, nhà vệ sinh và khu vực sân vườn.
• Cần kiểm tra kỹ diện tích từng phòng, hướng đi lại và độ thông thoáng nhằm đảm bảo công trình có khả năng sử dụng thuận tiện, phù hợp với nhu cầu sinh hoạt hàng ngày của gia đình.

Bước 3: Kiểm tra mặt bằng mái

• Cần xác định rõ kiểu kết cấu mái Nhật được sử dụng, bao gồm hệ kèo, rui mè và các chi tiết diềm mái.
• Cần hiểu đúng độ dốc mái và hướng thoát nước để đảm bảo khả năng chống thấm và thoát nước hiệu quả cho toàn bộ công trình.

Bước 4: Xem mặt đứng công trình

• Cần kiểm tra kỹ vị trí bố trí cửa chính, cửa sổ và ban công (nếu có), để đánh giá sự hợp lý trong thiết kế thông gió và lấy sáng. Mặt đứng cũng thể hiện rõ các kiểu cửa nhôm và chi tiết trang trí mặt tiền như phào chỉ, vật liệu ốp và màu sắc, giúp hình dung phong cách kiến trúc tổng thể.
• Mặt đứng cũng thể hiện rõ các chi tiết trang trí mặt tiền như phào chỉ, vật liệu ốp và màu sắc, giúp hình dung phong cách kiến trúc tổng thể.

Bước 5: Xem mặt cắt công trình

• Cần chú ý đến các chi tiết cấu tạo quan trọng như móng, tường, sàn, trần và hệ kết cấu mái để đánh giá độ bền và khả năng chịu lực của công trình.
• Mặt cắt cũng thể hiện rõ chiều cao từng tầng, số bậc thang nếu có thay đổi cốt nền, giúp hình dung chính xác tỷ lệ không gian bên trong.

Bước 6: Xem chi tiết kỹ thuật và hoàn thiện

• Quan sát kỹ các thông tin liên quan đến vật liệu hoàn thiện như sơn, gạch, ngói, hệ cửa cùng thiết bị điện, nước, chiếu sáng và thông gió.
• Bản vẽ cũng kèm theo các ghi chú kỹ thuật quan trọng như chống thấm, chống ẩm và các yêu cầu đảm bảo an toàn, giúp đội thi công tuân thủ đúng quy chuẩn kỹ thuật trong từng hạng mục.

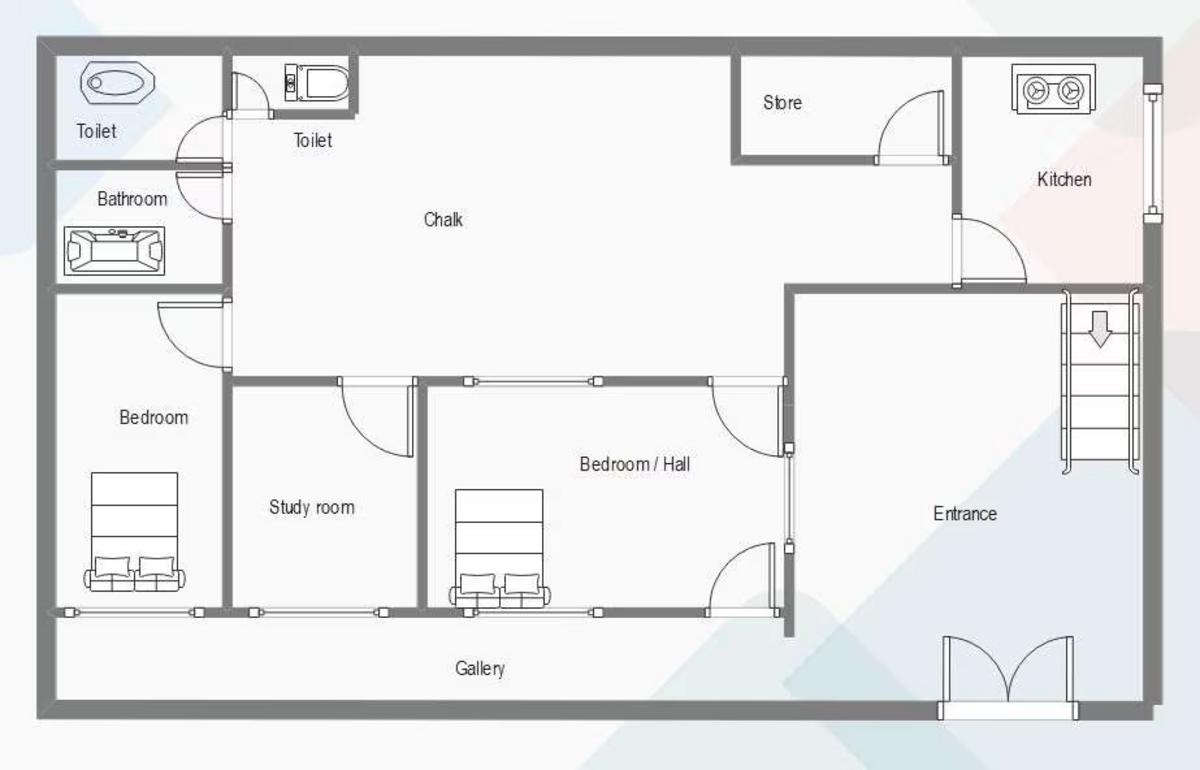

Việc nhận biết các ký hiệu, chú giải và bảng thống kê vật liệu hoặc phụ kiện rất cần thiết để hiểu đúng ý đồ của người thiết kế (Nguồn: Internet)

Bản vẽ nhà mái Nhật 1 tầng không chỉ giúp tối ưu công năng và chi phí xây dựng, mà còn là nền tảng để hoàn thiện một không gian sống hài hòa, hiện đại. Để hiện thực hóa bản vẽ, việc tham khảo các mẫu cửa nhôm kính đẹp và báo giá cửa nhôm kính phù hợp là bước không thể thiếu, giúp chủ nhà có sự chuẩn bị kỹ lưỡng về tài chính và vật tư cho công trình. Nếu bạn đang cần giải pháp cửa nhôm phù hợp cho ngôi nhà của mình, hãy điền form tư vấn hoặc liên hệ trực tiếp với TOSTEM qua các kênh liên lạc dưới đây.
