Tham khảo các mẫu bản vẽ cửa 4 cánh phổ biến

Một bản vẽ cửa 4 cánh tiêu chuẩn sẽ thể hiện đầy đủ các thông tin kỹ thuật như: kích thước tổng thể, cấu tạo khung bao – khung cánh, chi tiết hệ ray, bản lề, tay nắm, mặt cắt cấu tạo và hướng mở cửa. Trong bài viết này, TOSTEM sẽ giúp bạn hiểu rõ cấu trúc bản vẽ cửa 4 cánh, cách đọc và những lưu ý quan trọng để lựa chọn mẫu cửa phù hợp với công trình thực tế.

Mẫu bản vẽ cửa nhôm kính 4 cánh phổ biến hiện nay

Mẫu bản vẽ cửa 4 cánh mở trượt (lùa)

Cửa đi mở trượt 4 cánh là giải pháp lý tưởng cho những không gian cần sự thông thoáng, kết nối linh hoạt mà vẫn tiết kiệm diện tích như sân vườn, lô gia hoặc ban công. Thiết kế gồm 4 cánh hoạt động trên hệ ray, có thể là 2 ray, 3 ray hoặc 4 ray.

Trong bản vẽ, bạn cần chú ý đến hướng trượt của từng cánh, chi tiết mặt cắt ray trượt, kích thước khung nhôm và thông số kính phù hợp. Việc thể hiện rõ mặt đứng, mặt bằng và các tiết diện ray – khung giúp đảm bảo tính chính xác trong thi công và vận hành sau này.

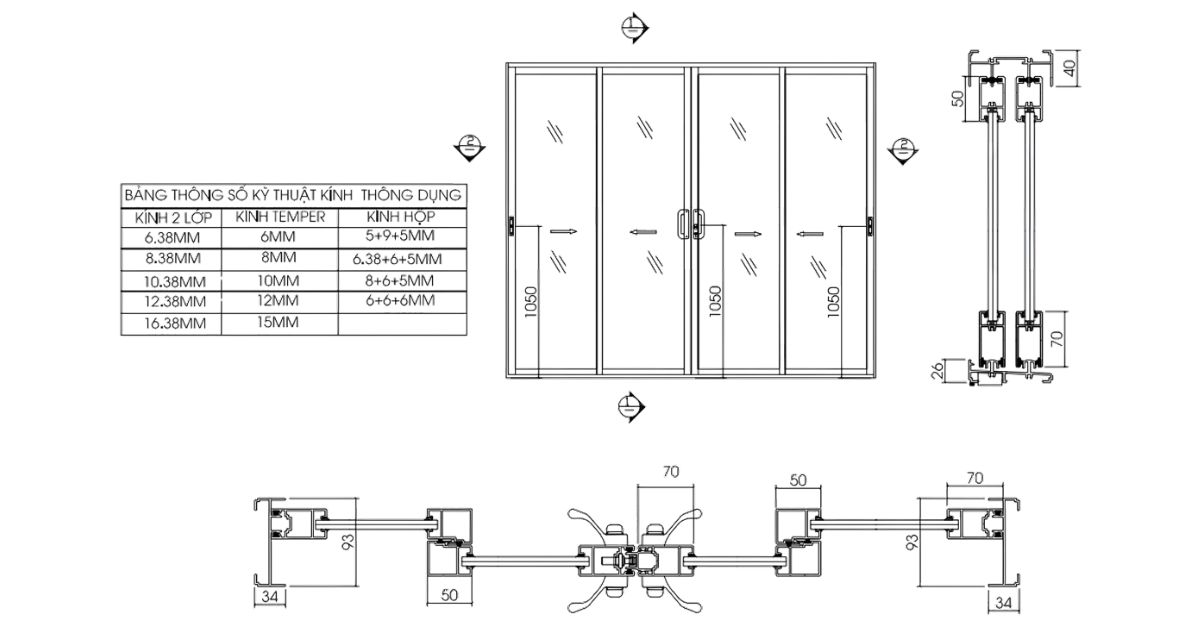

Một bản mẫu bản vẽ cửa 4 cánh 2 ray mở trượt. (Nguồn: Internet)

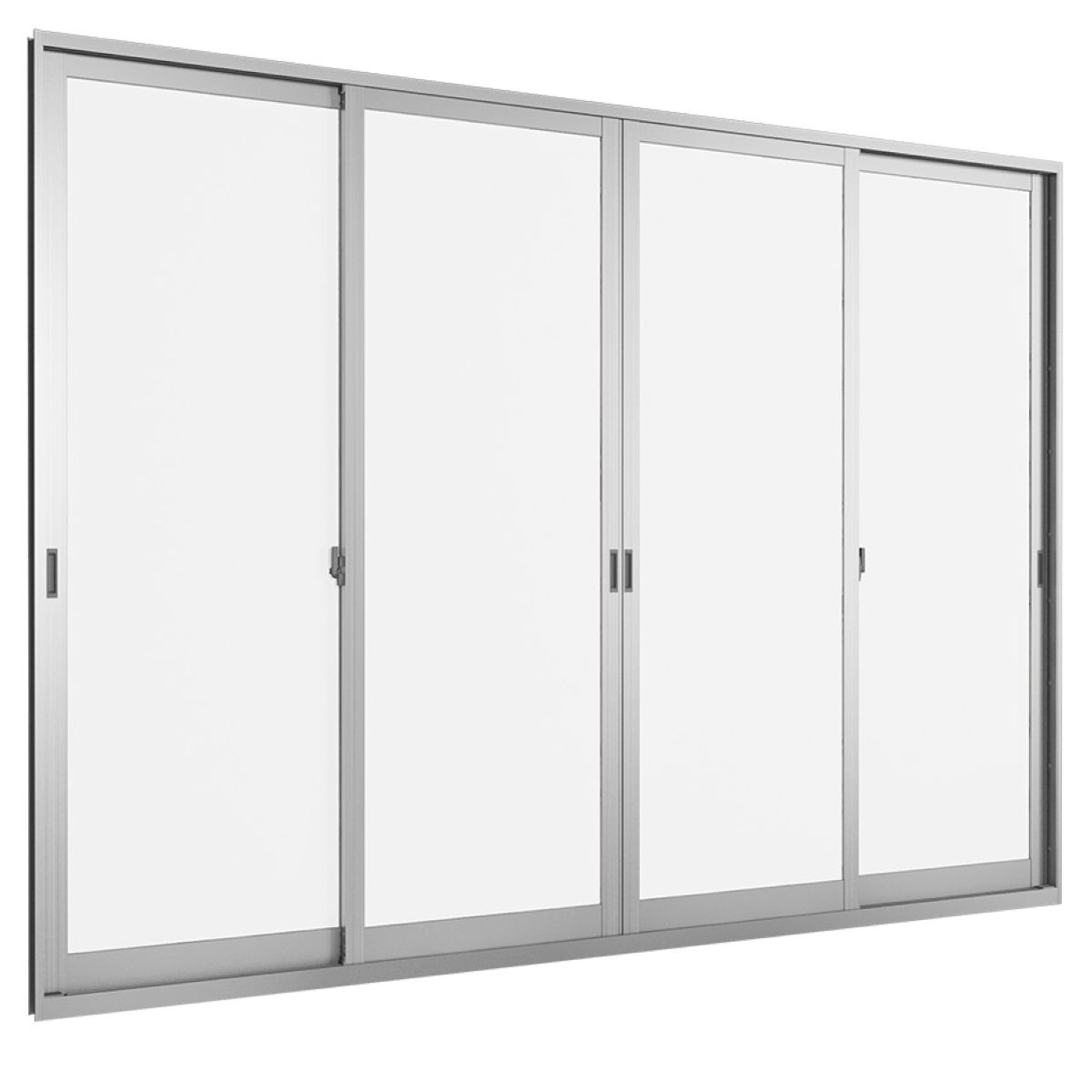

Mẫu cửa đi mở trượt 4 cánh 2 ray dòng NS của TOSTEM.

Mẫu bản vẽ cửa 4 cánh mở quay

Cửa 4 cánh mở quay truyền thống mang lại sự thuận tiện trong việc đi lại và khả năng mở rộng hoàn toàn. Khi đọc bản vẽ, bạn cần chú ý đến hướng mở của từng cánh, vị trí bản lề, tay nắm và kích thước chi tiết từng cánh để đảm bảo đúng kỹ thuật lắp đặt và thẩm mỹ mặt đứng. Mặt cắt cấu tạo cũng thể hiện rõ kết cấu khung bao, đố cửa và các khoang lắp kính – cần được thể hiện đầy đủ để tránh sai sót trong thi công.

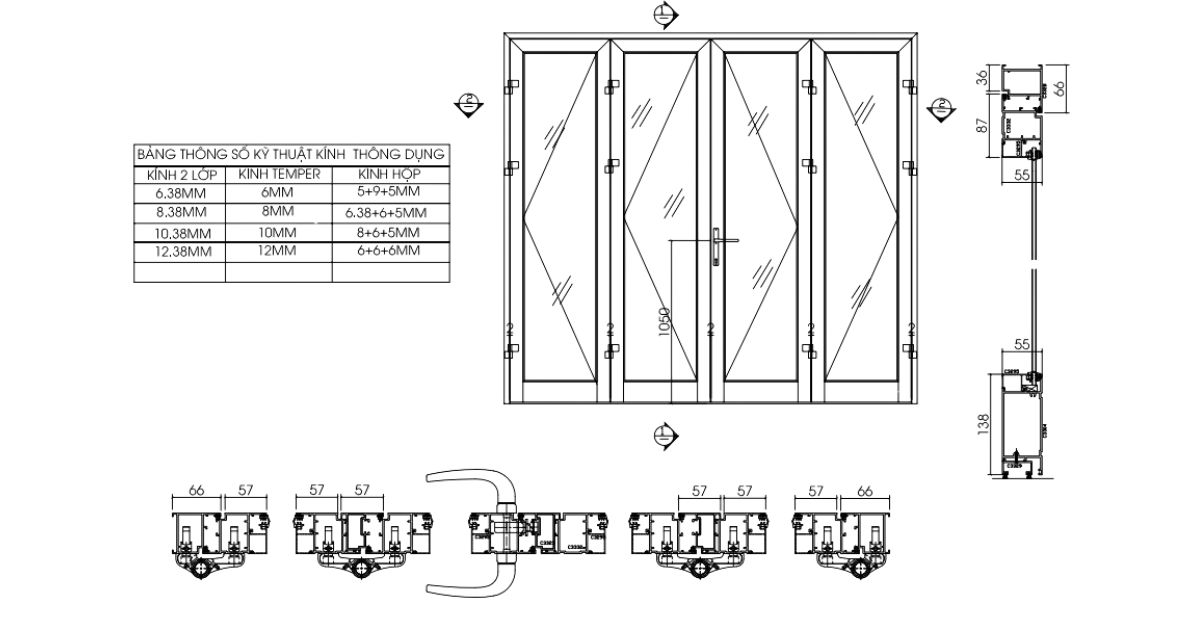

Mẫu bản vẽ cửa 4 cánh mở quay đều. (Nguồn: Internet)

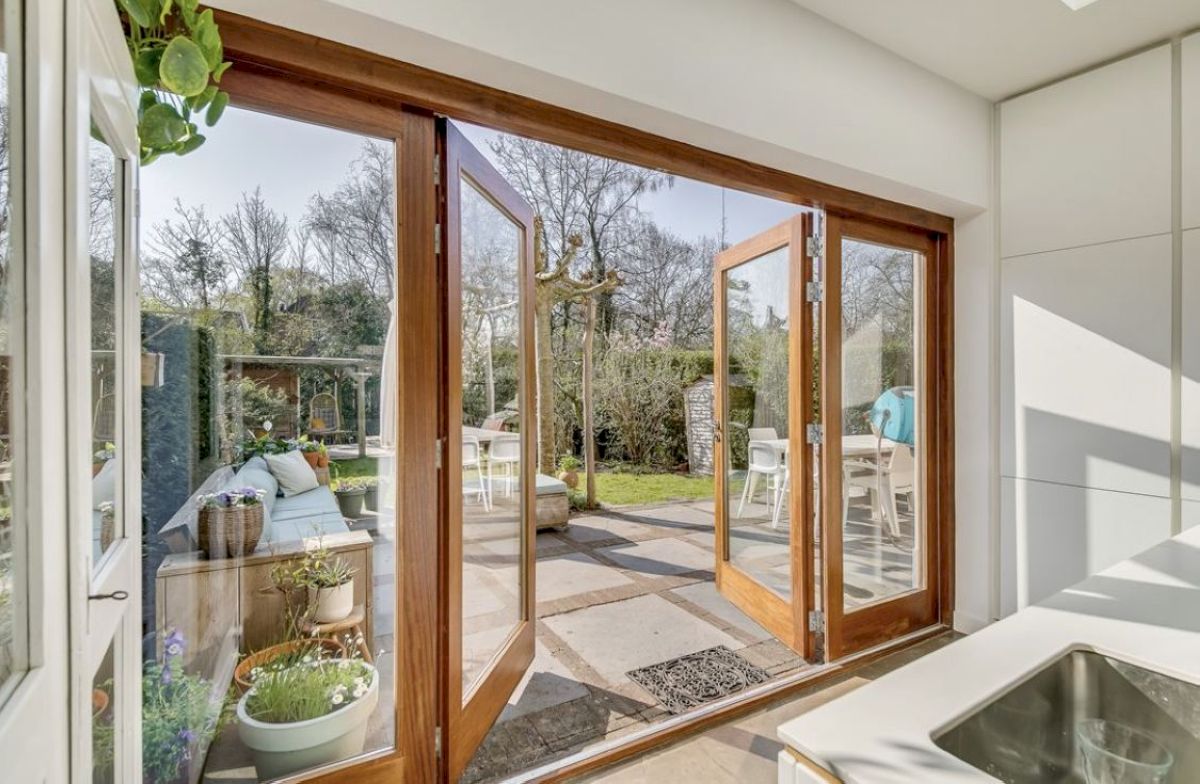

Mẫu cửa 4 cánh mở quay cho ban công hiện đại. (Nguồn: Internet)

Mẫu bản vẽ cửa 4 cánh mở xếp trượt (xếp gấp)

Cửa 4 cánh mở xếp trượt là giải pháp thiết kế linh hoạt, giúp mở rộng tối đa không gian mà không chiếm nhiều diện tích. Trên bản vẽ kỹ thuật, bạn cần chú ý thể hiện rõ trình tự gấp – trượt của từng cánh, hướng di chuyển, ray trượt và bản lề liên kết giữa các cánh. Mặt cắt chi tiết giúp làm rõ kết cấu ray, hệ khung – cánh và cơ cấu khóa vận hành.

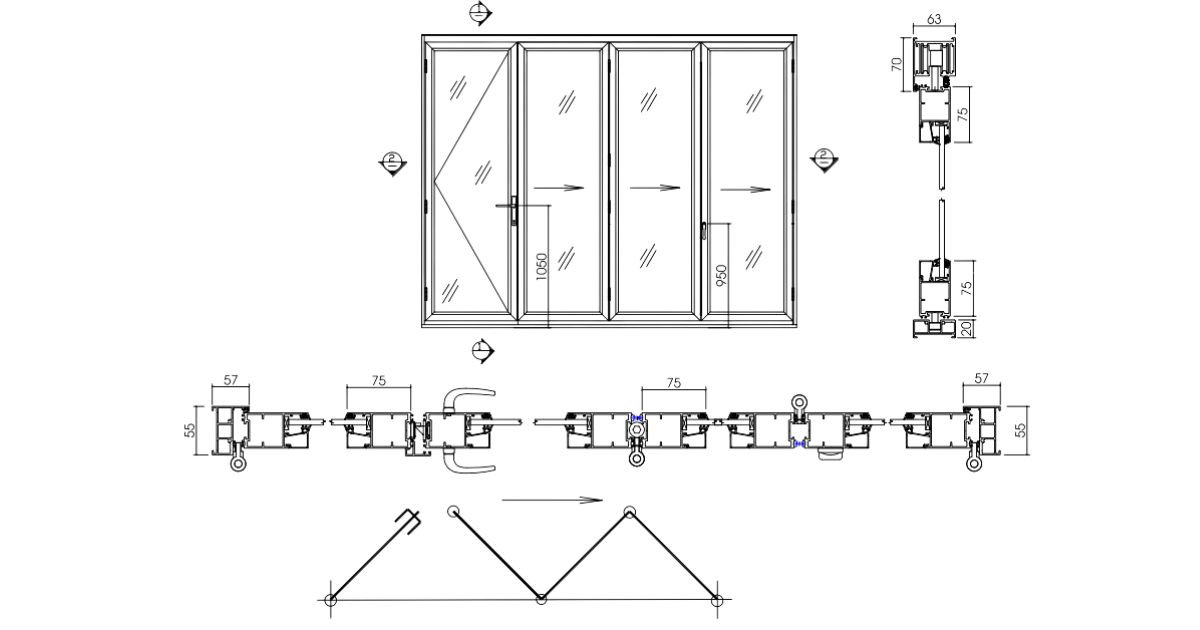

Mẫu bản vẽ cửa 4 cánh mở xếp trượt thể hiện rõ hướng di chuyển của từng cánh. (Nguồn: Internet)

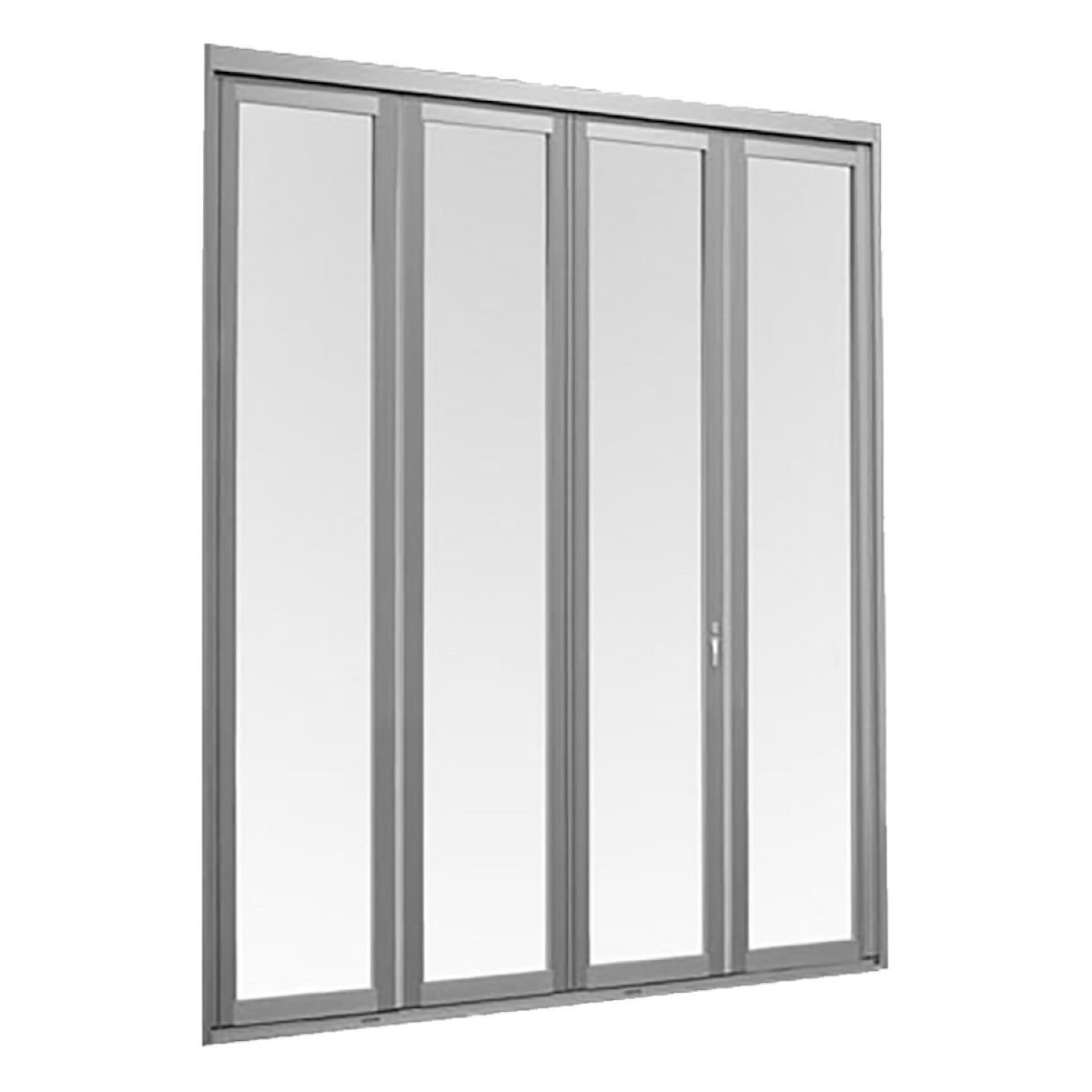

Mẫu cửa xếp trượt 4 cánh của TOSTEM.

Mẫu bản vẽ cửa 4 cánh mở hất

Cửa 4 cánh mở hất được thiết kế với bản lề phía trên, cho phép các cánh cửa nghiêng ra ngoài khi mở, giúp thông gió liên tục mà vẫn ngăn mưa tạt. Trên bản vẽ kỹ thuật, bạn cần thể hiện rõ góc mở của từng cánh, chi tiết bản lề, tay đẩy và hệ thống gioăng chống thấm. Bố trí kính và khung nhôm cũng cần được hiển thị rõ ràng để đảm bảo đúng yêu cầu thi công và thẩm mỹ công trình.

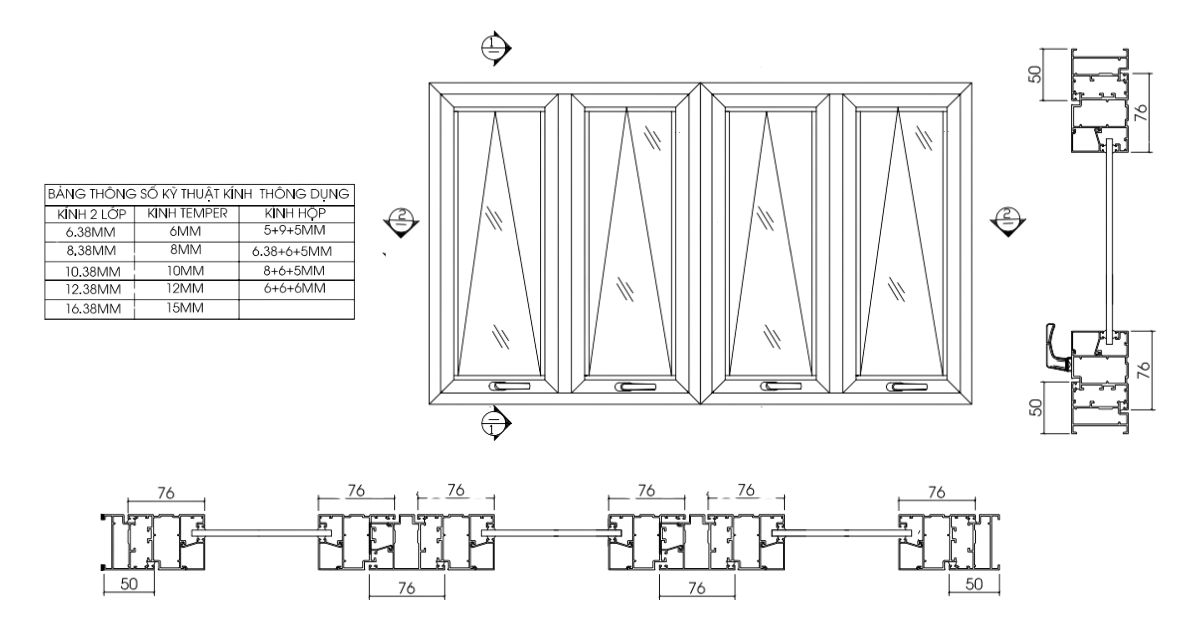

Mẫu bản vẽ cửa 4 cánh mở hất thể hiện rõ mặt cắt đứng của cửa giúp người đọc dễ hình dung. (Nguồn: Internet)

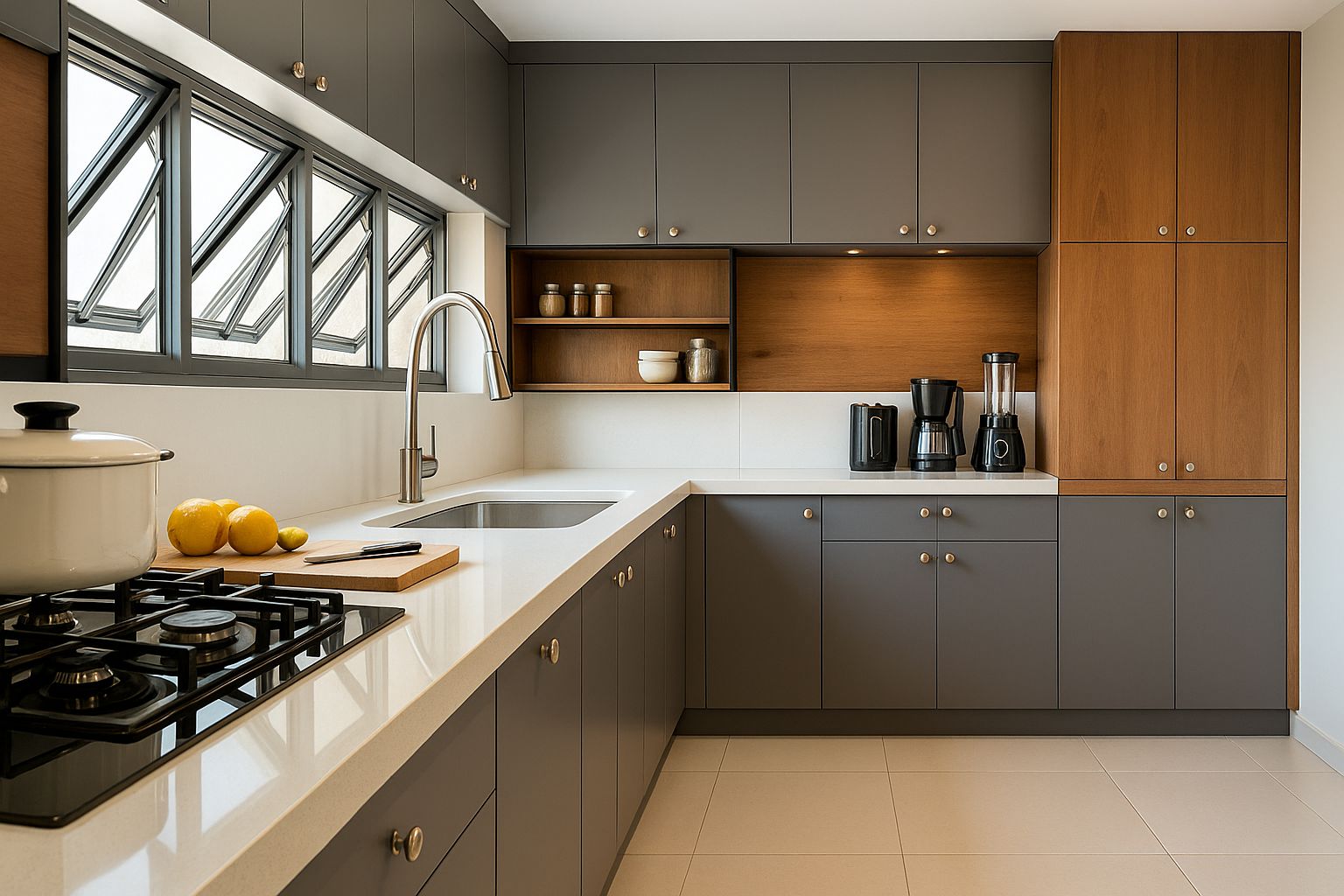

Mẫu thiết kế cửa sổ 4 cánh mở hất cho phòng bếp hiện đại. (Nguồn: Internet)

Trong bản vẽ cửa 4 cánh chi tiết gồm những gì?

Một bản vẽ cửa 4 cánh cần thể hiện đầy đủ các nội dung như thông tin chung, chi tiết bản vẽ các mặt cắt và bảng thống kê phụ kiện, cụ thể như sau:

Thông tin chung & Khung tên (Title Block)

Đây là phần thông tin cơ bản nhưng không thể thiếu trong một bản vẽ chi tiết:

• Tên dự án/Công trình: Nhà anh A, Biệt thự B,…
• Tên hạng mục: CỬA ĐI CHÍNH D1 – 4 CÁNH
• Vật liệu: Ghi rõ loại vật liệu sử dụng (nhôm kính cường lực, nhôm kính hộp,…)
• Hoàn thiện bề mặt: Công nghệ Anode, sơn tĩnh điện,… (nhôm Anode màu ghi, nhôm Anode màu đen…)
• Tỷ lệ bản vẽ: 1:20, 1:10,…
• Tên người vẽ, ngày tháng thực hiện: Nguyễn Văn A, 01/07/2025.

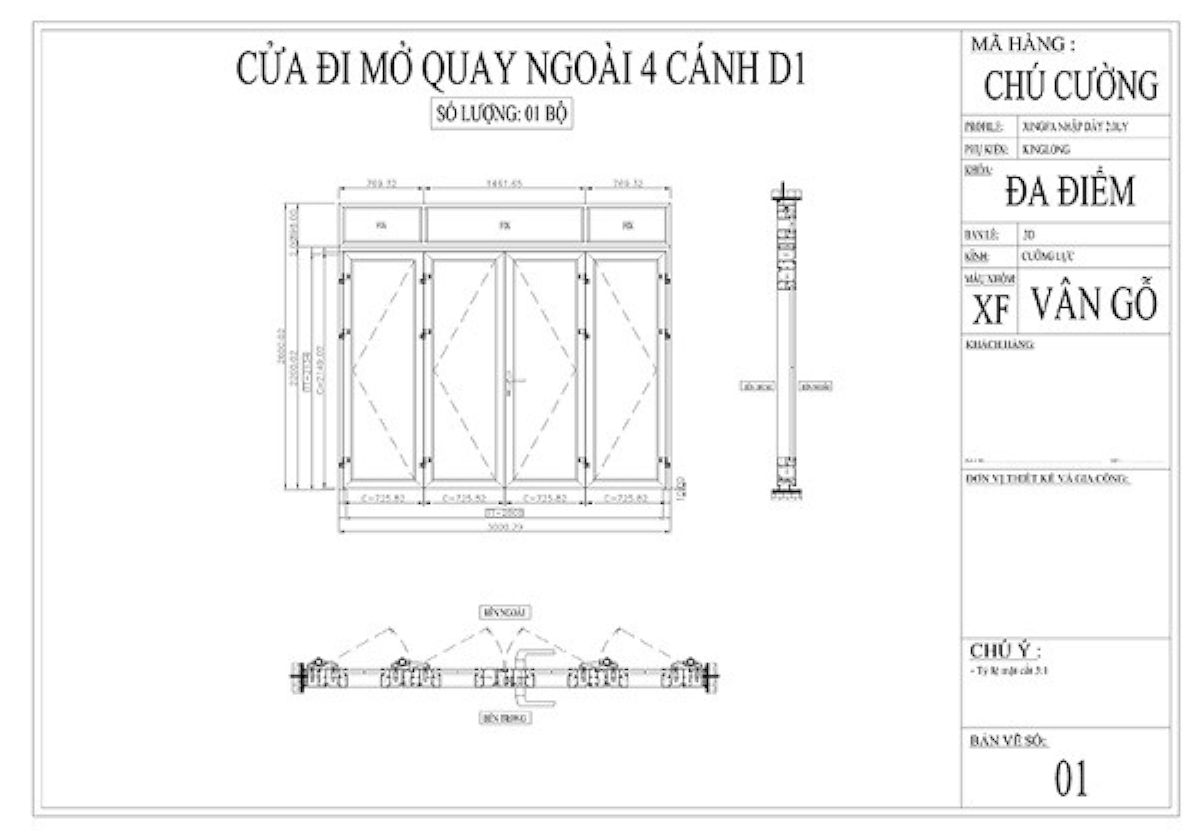

Bản vẽ kỹ thuật cần bao gồm đầy đủ thông tin chi tiết. (Nguồn: Internet)

Chi tiết bản vẽ các mặt cắt

1 – Mặt đứng (Nhìn chính diện): Đây là bản vẽ quan trọng nhất để hình dung tổng thể bộ cửa, thể hiện rõ số lượng cánh, hướng mở (vào trong hoặc ra ngoài), cũng như cách bố trí kính và các thanh nhôm trong thiết kế.

• Kích thước phủ bì tổng thể (W x H): Chiều rộng và chiều cao của cả bộ cửa, bao gồm cả khuôn. Đây là kích thước để chừa ô tường.
• Kích thước thông thủy (lọt sáng): Kích thước lọt lòng sau khi lắp khuôn, quan trọng cho yếu tố phong thủy.
• Phân chia cánh cửa: Thể hiện rõ là cửa 4 cánh đều hay 4 cánh lệch (2 chính – 2 phụ). Có kích thước chi tiết cho từng cánh.
• Chi tiết Pano/Huỳnh và Ô kính:
  • Vị trí, hình dáng, kích thước của các đố cửa (đố ngang, đố dọc).
  • Vị trí, kích thước của các ô kính. Cần ghi chú loại kính (VD: Kính cường lực 8mm, Kính dán an toàn 6.38mm, Kính hộp,…).
  • Hình dáng, chi tiết của các tấm pano (đối với cửa gỗ, cửa sắt).
  • Vị trí phụ kiện: Đánh dấu vị trí lắp đặt khóa, tay nắm, bản lề.

2 – Bản vẽ Mặt bằng (Nhìn từ trên xuống): cho thấy độ dày và cách thức hoạt động của cửa, thể hiện qua một số thông tin sau:

• Độ dày của cánh cửa và khuôn bao.
• Chiều hoạt động của cửa: Thể hiện rõ hướng mở (mở quay vào trong hay ra ngoài, mở trượt, mở xếp trượt).
• Mối quan hệ với tường: Cho thấy khuôn cửa được lắp vào tường như thế nào.

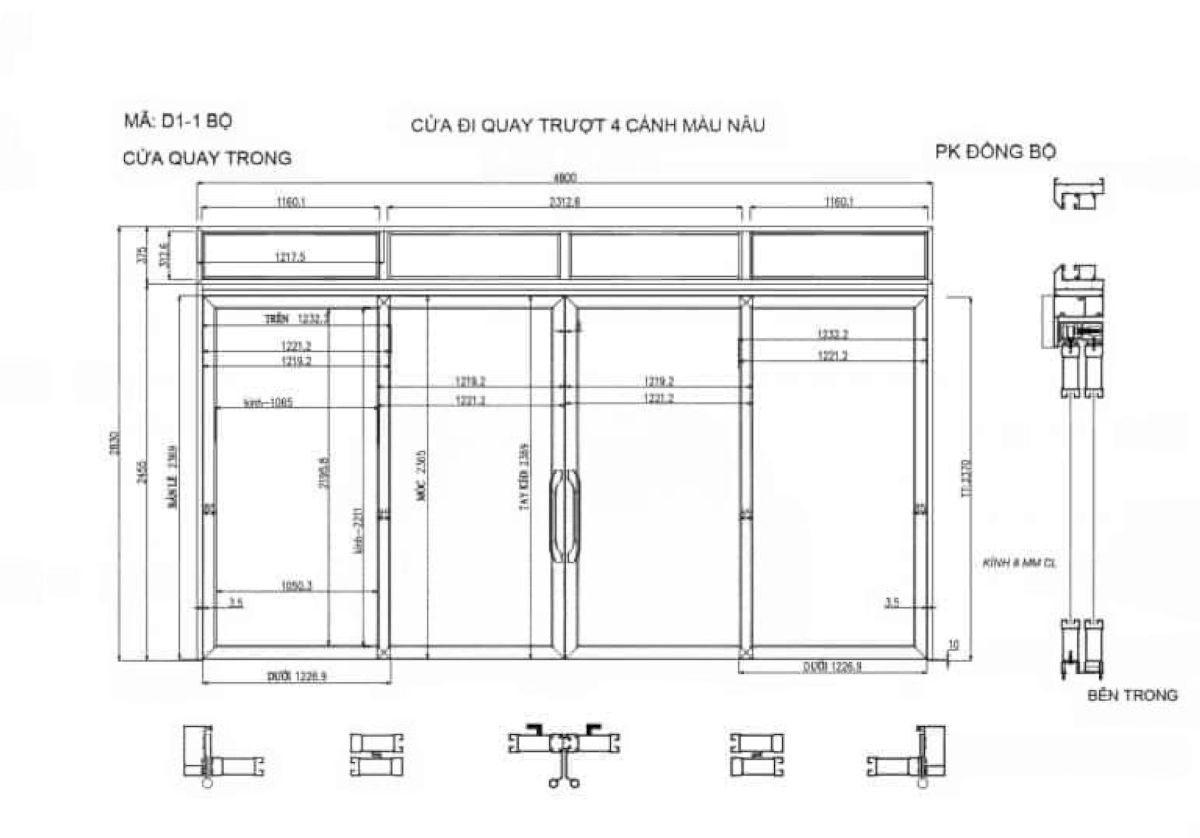

Bản vẽ thể hiện mặt đứng, mặt bằng, mặt cắt dọc của cửa. (Nguồn: Internet)

3 – Bản vẽ Mặt cắt chi tiết (Chi tiết cấu tạo): Đây là phần quan trọng nhất đối với đội ngũ sản xuất cửa, quyết định đến chất lượng và độ tinh xảo của sản phẩm.

• Mặt cắt ngang qua khuôn cửa và cánh cửa:
  • Cho thấy rõ biên dạng (profile) của thanh khuôn và thanh đố cánh.
  • Chi tiết liên kết giữa cánh cửa và khuôn (qua bản lề).
  • Chi tiết gioăng cao su chống va đập, cách âm.
• Mặt cắt dọc qua cửa:
  • Cho thấy chi tiết ngưỡng cửa (ngáng cửa) bên dưới và khuôn đỉnh bên trên.
  • Chi tiết liên kết giữa đố ngang và đố dọc.
• Mặt cắt qua Pano/Ô kính:
  • Cho thấy cách tấm pano hoặc tấm kính được lắp vào khung cánh.
  • Chi tiết nẹp giữ kính/pano.
  • Chi tiết mối ghép (quan trọng với cửa gỗ): Phóng to chi tiết liên kết mộng giữa các thanh đố.
  • Chi tiết liên kết góc (quan trọng với cửa nhôm): Thể hiện công nghệ liên kết (ép góc, ke nhảy,…).

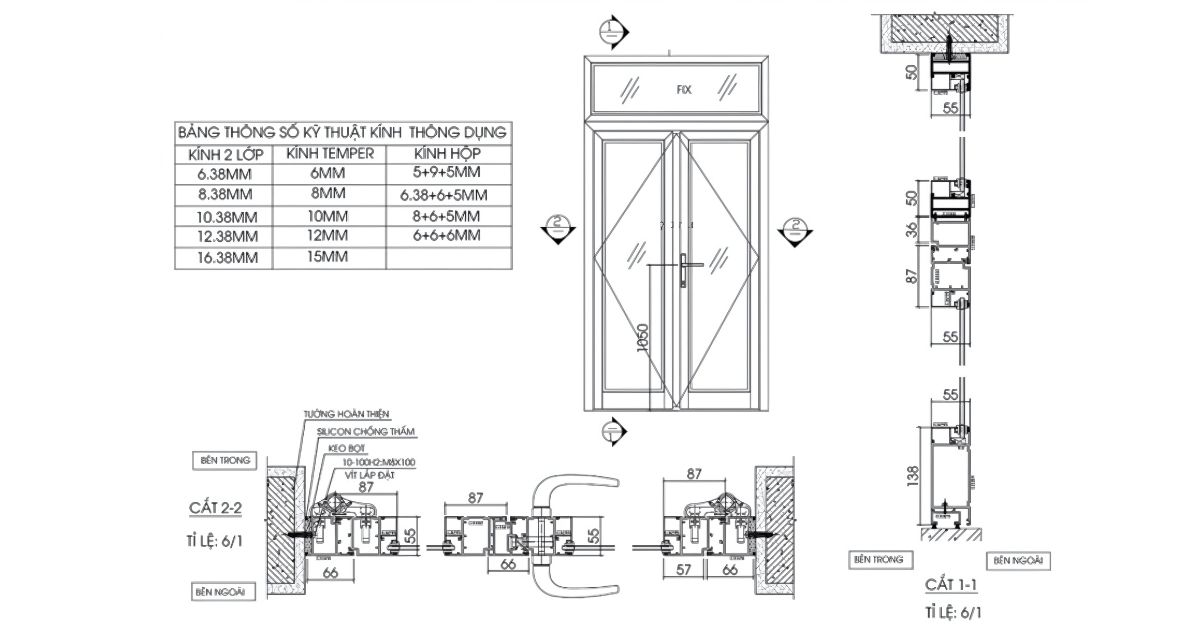

Bản vẽ mặt cắt ngang và dọc qua cửa chi tiết. (Nguồn: Internet)

Bảng thống kê Phụ kiện

Phần này bạn cần liệt kê toàn bộ phụ kiện đi kèm với cửa theo từng vị trí sử dụng, càng thể hiện chi tiết trong bản vẽ thì việc thi công, lắp đặt càng dễ dàng và chính xác:

• Bản lề: Loại gì (bản lề lá, bản lề cối, bản lề 4D,…), thương hiệu, số lượng.
• Khóa cửa: Loại khóa (đơn điểm, đa điểm), thương hiệu, mã sản phẩm.
• Tay nắm: Kiểu dáng, vật liệu, thương hiệu.
• Chốt cửa: Chốt cho cánh phụ (nếu có).
• Các phụ kiện khác: Mắt thần, gioăng, keo silicone,…

Hướng dẫn cách thiết kế và đọc bản vẽ cửa nhôm kính 4 cánh

Các bước thiết kế bản vẽ cửa nhôm kính 4 cánh

• Bước 1: Xác định nhu cầu sử dụng: Bạn cần xác định rõ cửa sẽ được sử dụng làm cửa đi chính, cửa ban công hay cửa ngăn phòng. Bởi mỗi loại sẽ có những yêu cầu khác nhau về khả năng cách âm, cách nhiệt, an toàn và chống trộm. Việc xác định chính xác nhu cầu sẽ giúp chọn được thiết kế phù hợp nhất.
• Bước 2: Lên kích thước: Thực hiện đo đạc thực tế ô chờ cửa (rộng x cao). Kích thước gợi ý phổ biến là 3000mm x 2500mm (3m x 2.5m). Việc đo đạc chính xác sẽ đảm bảo cửa vừa khít và đẹp mắt khi lắp đặt.
• Bước 3: Chọn loại cửa phù hợp: Bạn nên chọn loại cửa dựa trên diện tích không gian lắp đặt, hướng mở mong muốn và tần suất sử dụng thực tế. Với không gian nhỏ, nên ưu tiên thiết kế tiết kiệm diện tích như cửa mở trượt, còn với khu vực rộng rãi và cần độ thoáng cao có thể chọn thiết kế mở linh hoạt và sang trọng hơn như mở quay hoặc mở xếp trượt .
• Bước 4: Chia cánh và chia ô: Bạn cần xác định rõ kích thước và bố cục của từng cánh cửa, có thể chia đều 4 cánh bằng nhau hoặc thiết kế 2 cánh mở chính ở giữa lớn hơn 2 cánh phụ bên ngoài.
• Bước 5: Chọn kính & phụ kiện: Lựa chọn loại kính phù hợp (kính an toàn, kính cường lực, kính hộp cách âm,…) tùy theo nhu cầu sử dụng. Phụ kiện đi kèm như bản lề, khóa, tay nắm nên ưu tiên đồng bộ theo hãng để đảm bảo chất lượng và tính thẩm mỹ.
• Bước 6: Dựng bản vẽ kỹ thuật: Sử dụng phần mềm chuyên dụng như AutoCAD, SketchUp hoặc phần mềm chuyên dụng của hãng nhôm để triển khai bản vẽ. Khi thực hiện, bạn cần thể hiện đầy đủ các yếu tố như mặt đứng, mặt bằng, mặt cắt, chi tiết kỹ thuật nhằm đảm bảo quá trình thi công được chính xác và đồng bộ.

Cách đọc bản vẽ cửa nhôm kính 4 cánh

1 – Bắt đầu từ tổng thể (mặt đứng):

• Quan sát là kích thước tổng thể của bộ cửa (chiều cao, chiều rộng).
• Nhìn vào sơ đồ bố trí các cánh cửa để xác định số lượng cánh, vị trí các cánh chính/phụ và hướng mở cửa (mở trong hay mở ngoài).
• Bản vẽ mặt đứng thường thể hiện trực quan hình dạng và tỷ lệ các cánh, giúp bạn hình dung tổng thể thiết kế, kiểu chia ô (nếu có), cũng như tính cân đối và thẩm mỹ của bộ cửa khi lắp đặt thực tế.

2 – Xem kỹ chi tiết từng cánh: Trên bản vẽ kỹ thuật, mỗi cánh cửa thường được ký hiệu riêng (C1, C2, C3, C4).

• Hãy đối chiếu từng ký hiệu với kích thước cụ thể để biết được chiều rộng – chiều cao của từng cánh, đặc biệt trong trường hợp thiết kế không đều (ví dụ 2 cánh giữa lớn, 2 cánh bên nhỏ).
• Chú ý vị trí chia khung, cách mở từng cánh, khoảng cách từ khung đến tim kính hoặc tay nắm, để đảm bảo khi gia công và lắp đặt đúng với bản thiết kế.

3 – Phân tích mặt cắt: Mặt cắt thể hiện cấu tạo bên trong của bộ cửa, bao gồm chi tiết liên kết giữa khung nhôm – kính – gioăng – phụ kiện.

• Khi đọc mặt cắt, bạn sẽ thấy rõ độ dày profile nhôm, khoảng hở lắp ron cao su, vị trí tiếp giáp giữa cánh và khung, hoặc cấu tạo ray trượt.
• Đây là phần đặc biệt quan trọng khi thi công các mẫu cửa có thiết kế đặc biệt, giúp bạn đánh giá được khả năng chịu lực, độ kín khít và độ bền tổng thể của cửa.

4 – Đọc ký hiệu vật liệu và phụ kiện: Bản vẽ kỹ thuật thường sử dụng các ký hiệu viết tắt cho vật liệu và phụ kiện. Bạn cần đọc và đối chiếu các ký hiệu sau:

• Profile nhôm: Các mã hiệu (ví dụ: GF10, AT71…) biểu thị dòng nhôm, kích thước, độ dày và kiểu khung do nhà sản xuất quy định.
• Kính: Thường ký hiệu như KCL8mm (kính cường lực 8mm), dán an toàn hoặc phản quang sẽ có ký hiệu riêng.
• Phụ kiện: Bao gồm ray trượt, bản lề, chốt khóa, tay nắm,… thường được ký hiệu tại sơ đồ hoặc phần ghi chú, cần đối chiếu với bảng mô tả để hiểu đúng vị trí và chủng loại.

Việc hiểu đúng các ký hiệu này sẽ giúp bạn chọn đúng vật tư, đảm bảo độ an toàn và tính đồng bộ của toàn bộ hệ cửa.

5 – Lưu ý các ghi chú và tiêu chuẩn:

• Trong mỗi bản vẽ, phần ghi chú thường nằm ở mép dưới hoặc góc bản vẽ, cung cấp các thông tin quan trọng như quy cách lắp đặt, dung sai cho phép, tiêu chuẩn vật liệu, hướng dẫn bảo trì hoặc yêu cầu thi công đặc biệt.
• Trước khi đưa bản vẽ vào thi công, cần đọc kỹ toàn bộ phần ghi chú để đảm bảo thực hiện đúng yêu cầu kỹ thuật mà bản thiết kế đã đề ra.

TOSTEM – Thương hiệu Nhật Bản với giải pháp cửa nhôm đồng bộ

Nếu bạn đang tìm kiếm giải pháp cửa nhôm kính 4 cánh đồng bộ an toàn và chất lượng, TOSTEM – thương hiệu cửa nhôm hàng đầu Nhật Bản với hơn 100 năm kinh nghiệm chính là sự lựa chọn đáng tin cậy với những ưu điểm vượt trội:

• Cung cấp đầy đủ bản vẽ kỹ thuật cho từng dòng cửa: TOSTEM cung cấp đầy đủ bản vẽ kỹ thuật chi tiết, giúp dễ dàng tích hợp vào hồ sơ thiết kế hoặc kiểm tra kỹ thuật thi công.
• Được tin dùng bởi kiến trúc sư, nhà thầu quốc tế: Các thiết kế của TOSTEM được ứng dụng rộng rãi trong các dự án biệt thự, resort, khách sạn cao cấp tại Việt Nam và hơn 20 quốc gia khác.
• Sản xuất 100% tại nhà máy – không lắp ráp thủ công: Mỗi bộ cửa TOSTEM được hoàn thiện tại nhà máy theo công nghệ Pre-Engineered System cao cấp. Đảm bảo độ chính xác hoàn hảo – vượt trội so với lắp ráp thủ công.
• Thiết kế tinh giản – chính xác – bền vững theo thời gian: Với các công nghệ sản xuất hiện đại, TOSTEM không chỉ chinh phục người dùng bởi vẻ đẹp tối giản hiện đại mà còn bởi khả năng vận hành bền bỉ suốt nhiều thập kỷ.

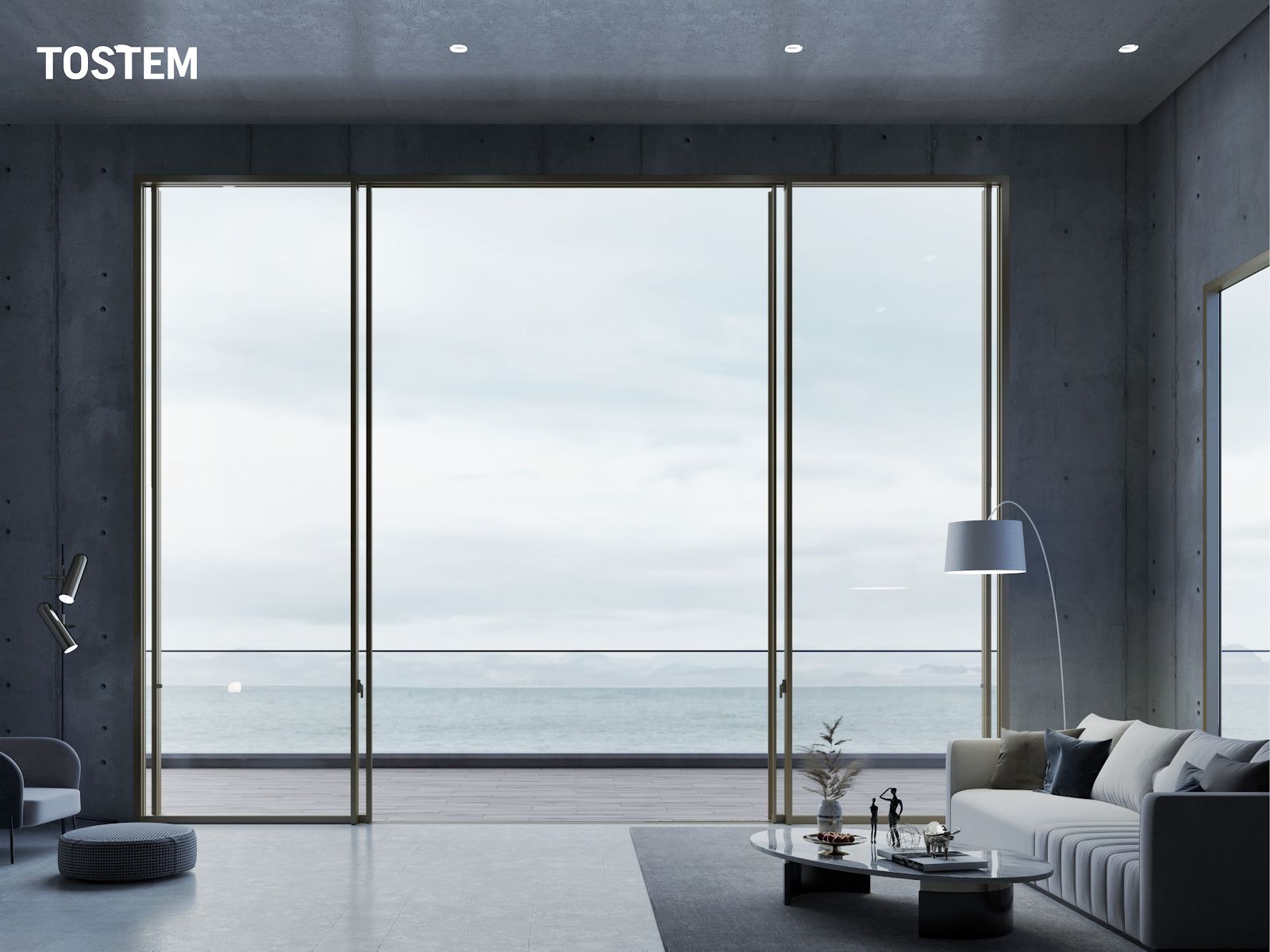

TOSTEM cung cấp giải pháp hoàn hảo cho không gian sống hiện đại. (Nguồn: TOSTEM)

Quý khách vui lòng liên hệ qua số Hotline hoặc điền form tư vấn để gặp gỡ các chuyên gia kỹ thuật của TOSTEM và được khám phá các giải pháp cửa 4 cánh cao cấp từ TOSTEM – Thiết kế chuẩn kỹ thuật, đẹp đến từng mm.

Tải catalogue để tìm hiểu thêm về các dòng cửa cao cấp đến từ TOSTEM tại đây:

Việc hiểu rõ bản vẽ cửa 4 cánh không chỉ giúp bạn lựa chọn được sản phẩm phù hợp mà còn đảm bảo chất lượng thi công. Từ việc phân tích các loại cửa khác nhau, cách đọc bản vẽ kỹ thuật đến việc chọn lựa nhà cung cấp uy tín, tất cả đều góp phần tạo nên một công trình hoàn hảo.

TOSTEM với bề dày kinh nghiệm và công nghệ Nhật Bản tiên tiến sẽ là đối tác tin cậy cho dự án của bạn. Mỗi sản phẩm đều được thiết kế với bản vẽ kỹ thuật chi tiết, đảm bảo tính chính xác và thẩm mỹ cao nhất. TOSTEM – Cùng bạn kiến tạo không gian sống!
