Bản vẽ cửa nhôm kính: Những mẫu phổ biến & cách đọc chuẩn kỹ thuật

Bản vẽ cửa nhôm kính đóng vai trò cực kỳ quan trọng, là “ngôn ngữ” kỹ thuật giúp hiện thực hóa ý tưởng thiết kế thành sản phẩm hoàn chỉnh. Dù là kiến trúc sư, nhà thầu hay chủ nhà, việc hiểu rõ các loại bản vẽ và cách đọc chúng sẽ giúp bạn đưa ra những quyết định chính xác, đảm bảo chất lượng và thẩm mỹ cho công trình.

Các loại bản vẽ cửa nhôm kính phổ biến hiện nay

Mẫu bản vẽ cửa đi nhôm kính

Cửa đi mở trượt:

• 2 cánh: Thường có ký hiệu 2 cánh song song, mũi tên chỉ hướng trượt sang hai bên.
• 3 cánh 3 ray: Các cánh cửa có thể trượt độc lập trên 3 đường ray riêng biệt, tạo không gian mở tối đa.
• 4 cánh 2 ray: 2 cánh trượt về một phía hoặc hai cánh trượt về hai phía, còn lại là cánh cố định.

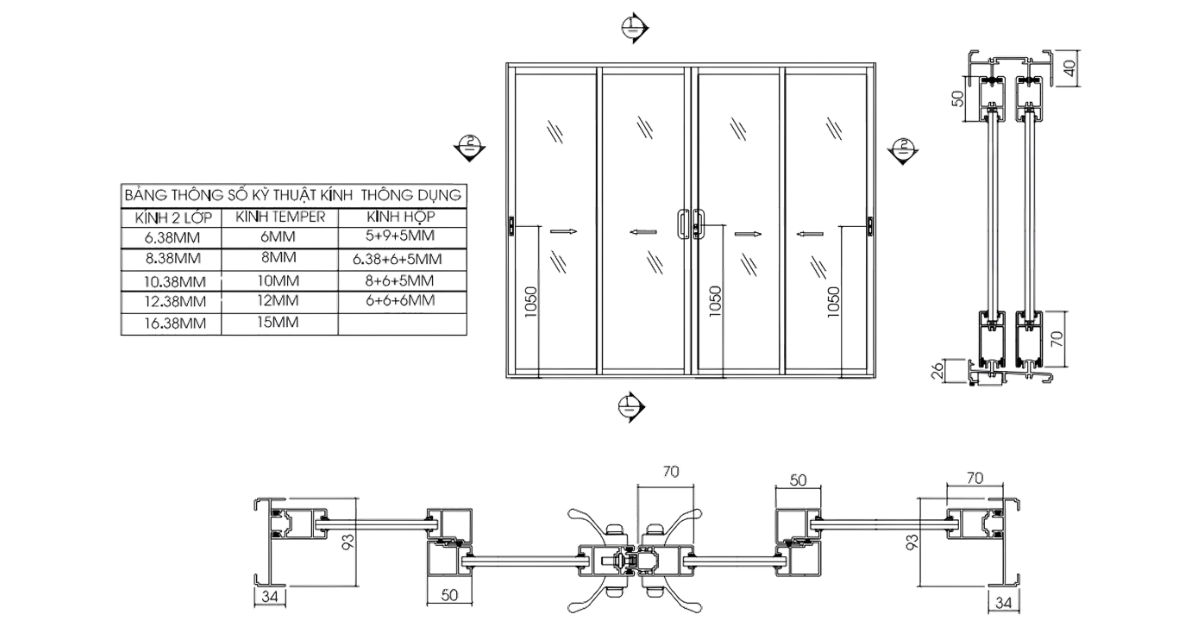

Mẫu bản vẽ cửa đi nhôm kính mở trượt 4 cánh 2 ray. (Nguồn: Internet)

Cửa đi mở quay:

• 1 cánh: Thể hiện một cánh cửa với mũi tên cong chỉ hướng mở vào trong hoặc ra ngoài.
• 2 cánh: Hai cánh cửa thường có mũi tên cong đối xứng, thể hiện khả năng mở vào trong hoặc ra ngoài.

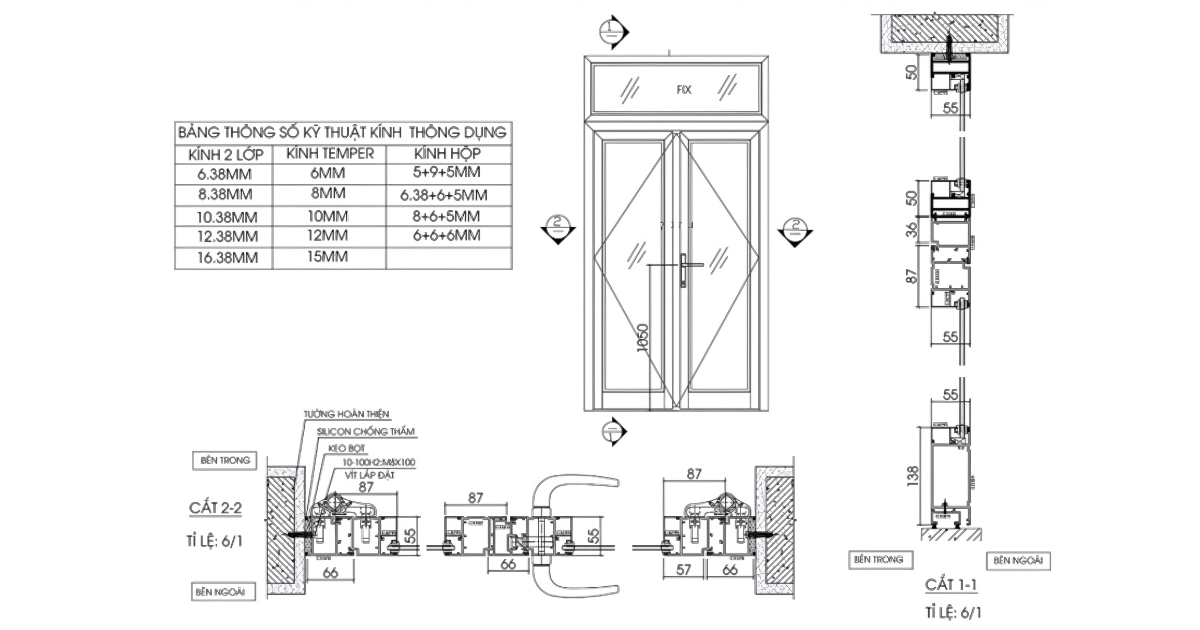

Mẫu bản vẽ cửa đi mở quay 2 cánh. (Nguồn: Internet)

Cửa đi xếp trượt: Bản vẽ thường phức tạp hơn với nhiều cánh cửa được gấp gọn sang một hoặc hai bên, tạo không gian thông thoáng tối đa.

Bản vẽ cửa đi xếp trượt 4 cánh với 1 cánh mở quay tiện lợi. (Nguồn: Internet)

Mẫu bản vẽ cửa sổ nhôm kính

Cửa sổ không chỉ lấy sáng mà còn là điểm nhấn kiến trúc. Các mẫu bản vẽ cửa sổ nhôm kính thường gặp:

Cửa sổ trượt:

• 2 cánh: Tương tự cửa đi mở trượt, nhưng kích thước nhỏ hơn.
• 3 cánh 2 ray trên, 3 cánh 1 ray dưới hoặc ngược lại: Tùy thuộc vào thiết kế và hệ nhôm, các cánh có thể trượt linh hoạt.

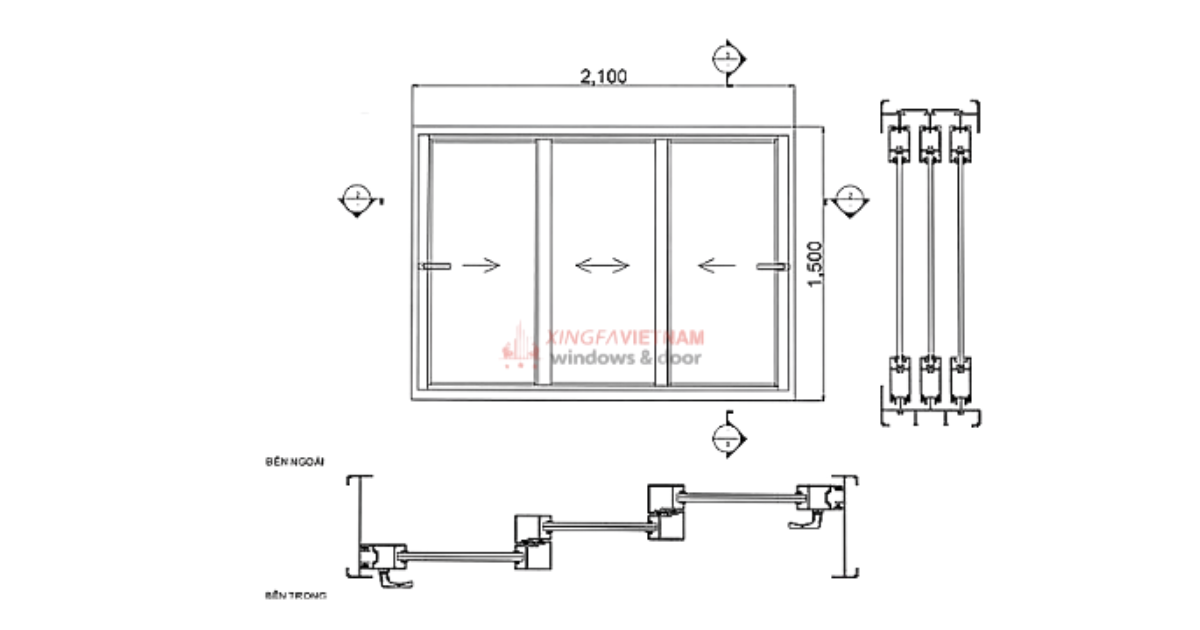

Mẫu bản vẽ cửa sổ nhôm kính 3 cánh 3 ray. (Nguồn: Internet)

Mẫu bản vẽ vách kính cố định kết hợp cửa nhôm

Đây là bản vẽ thể hiện sự kết hợp giữa các tấm kính lớn cố định và một hoặc nhiều cánh cửa nhôm kính, thường được sử dụng cho mặt tiền, vách ngăn văn phòng hoặc các khu vực cần ánh sáng tối đa.

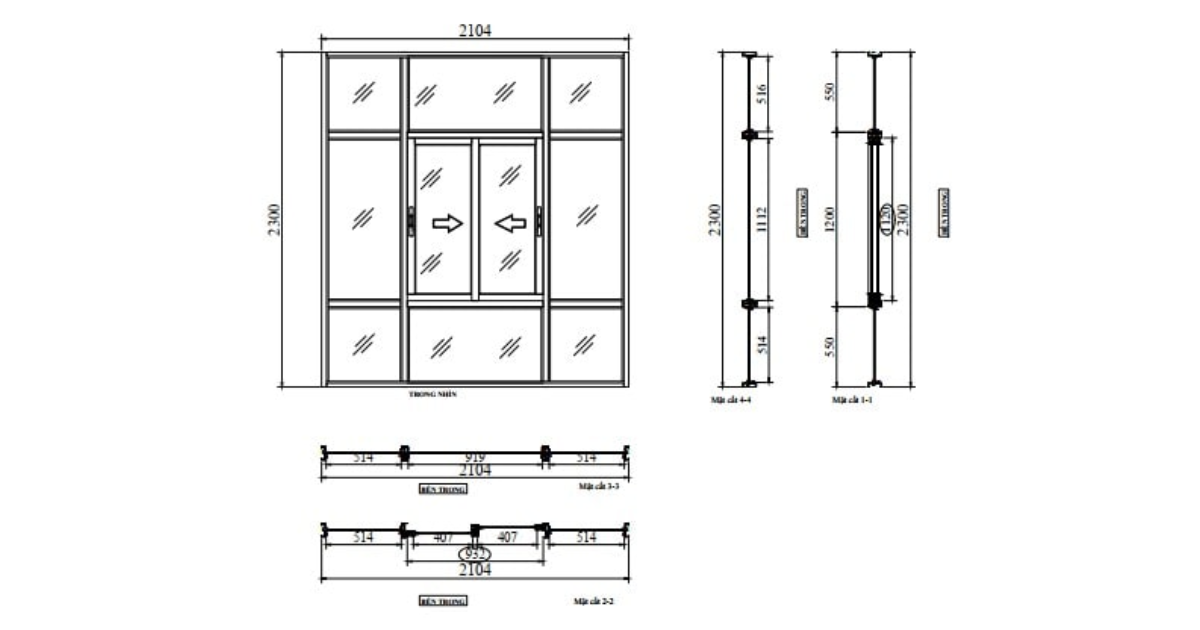

Mẫu bản vẽ cửa sổ mở trượt 2 cánh kết hợp nhiều vách cố định. (Nguồn: Internet)

Cách đọc bản vẽ cửa nhôm kính cho người không chuyên

1 – Cách nhận biết các thành phần trong bản vẽ cửa nhôm kính

• Khung bao (frame): Đây là phần cố định của bộ cửa, được gắn trực tiếp vào tường. Trên bản vẽ, khung bao thường được ký hiệu bằng các đường nét đậm và có ghi rõ kích thước rộng – cao tổng thể.
• Cánh cửa (sash): Là phần di động, có chức năng mở – đóng. Cánh cửa thường được ký hiệu bằng các đường nét mảnh hơn so với khung bao, kèm theo mũi tên thể hiện hướng mở (quay, trượt, xếp).
• Kính: Vị trí lắp kính được biểu thị bằng các ô vuông hoặc ô chữ nhật rỗng. Bên cạnh đó, bạn sẽ thấy thông tin về độ dày kính (ví dụ: 8mm), loại kính (ví dụ: cường lực, kính hộp, Low-E,…) được ghi chú rõ ràng.
• Nẹp kính: Là phần giữ kính vào trong khung, thường có đường nét song song nhỏ nằm bao quanh phần kính.
• Gioăng cao su (ron): Dù không phải lúc nào cũng thể hiện rõ trong bản vẽ phối cảnh, gioăng cao su thường được thấy trong mặt cắt với ký hiệu bằng đường uốn lượn hoặc đường tô xám sát viền kính. Chúng giúp tăng độ kín khít và cách âm, cách nhiệt cho cửa.
• Vít bắt: Trong bản vẽ mặt cắt, vít bắt được thể hiện dưới dạng các dấu tròn nhỏ hoặc đường xiên mô phỏng vít liên kết khung với tường, đảm bảo sự chắc chắn của bộ cửa.

2 – Ý nghĩa các thông số quan trọng trong bản vẽ

• Chiều rộng khung (frame width): Đây là kích thước phủ bì theo chiều ngang của bộ cửa (ví dụ: 1200mm). Kích thước này rất quan trọng để xác định tổng thể không gian mà bộ cửa sẽ chiếm.
• Chiều cao khung (frame height): Là chiều cao phủ bì từ sàn lên đến đỉnh khung (ví dụ: 2200mm). Tương tự chiều rộng, chiều cao khung cho bạn cái nhìn tổng quan về kích thước cửa.
• Kích thước lọt sáng: Đây là khoảng trống thực tế sau khi đã trừ đi phần khung bao – là phần không gian thật sự dùng để đi lại hoặc đón sáng. Kích thước này đặc biệt quan trọng nếu bạn muốn tối ưu ánh sáng tự nhiên hoặc không gian di chuyển.
• Kích thước ô chờ: Kích thước này sẽ lớn hơn kích thước cửa thực tế một chút, nhằm tạo không gian để lắp đặt khung bao, bơm keo, căn chỉnh và trát hoàn thiện. Việc hiểu kích thước ô chờ giúp bạn chuẩn bị tốt cho quá trình thi công.
• Độ dày kính: Ghi bằng đơn vị mm, thường từ 5–8mm (kính đơn), 6.38 – 12.38mm (kính dán an toàn) hoặc 20–24mm (kính hộp cách âm). Độ dày kính ảnh hưởng trực tiếp đến khả năng cách âm, cách nhiệt và độ an toàn của cửa.
• Kích thước nẹp, độ dày nhôm: Thể hiện rõ ở bản vẽ mặt cắt. Những thông số này giúp đánh giá độ bền và thẩm mỹ của cửa. Độ dày nhôm càng lớn, cửa càng chắc chắn và ổn định.

3 – Cách đọc mặt đứng, mặt cắt và các ký hiệu thường gặp

• Mặt đứng (elevation): Là hình ảnh mô phỏng toàn bộ cánh cửa nhìn từ phía trước. Trên mặt đứng, bạn dễ dàng nhận biết các chi tiết như chia đố, vị trí kính, tay nắm và đặc biệt là hướng mở của cửa.
• Mặt cắt (section): Là hình minh họa chi tiết từng phần “bị cắt ngang” của cửa. Mặt cắt thường thể hiện rõ độ dày profile nhôm, độ dày kính, gioăng và vị trí vít bắt. Đây là phần quan trọng để hiểu cấu tạo bên trong của bộ cửa.
• Ký hiệu tay nắm, bản lề, khóa: Các phụ kiện này có thể thấy dưới dạng biểu tượng hoặc ghi chú. Với cửa nhôm TOSTEM, các phụ kiện thường được thể hiện rõ ràng trong mặt đứng phối cảnh 3D, giúp bạn dễ hình dung.
• Mũi tên hướng mở: Chỉ hướng đóng mở của cánh – rất quan trọng để xác định cửa mở quay hay trượt, mở vào trong hay ra ngoài, đảm bảo phù hợp với không gian sử dụng.
• Ký hiệu vật liệu: Như AL (aluminum), GL (glass), R (rubber – gioăng), thể hiện ở bảng ghi chú vật liệu đi kèm bản vẽ, giúp bạn nắm rõ các thành phần cấu tạo nên bộ cửa.

Gợi ý: Khi đọc bản vẽ, hãy đối chiếu từng phần với hình ảnh thực tế hoặc mô hình 3D nếu có, để dễ hình dung hơn. Nếu bạn đang cần bộ bản vẽ cửa nhôm kính theo đúng mặt bằng của mình, TOSTEM có thể hỗ trợ tư vấn miễn phí và cung cấp mẫu kỹ thuật phù hợp với yêu cầu của bạn.

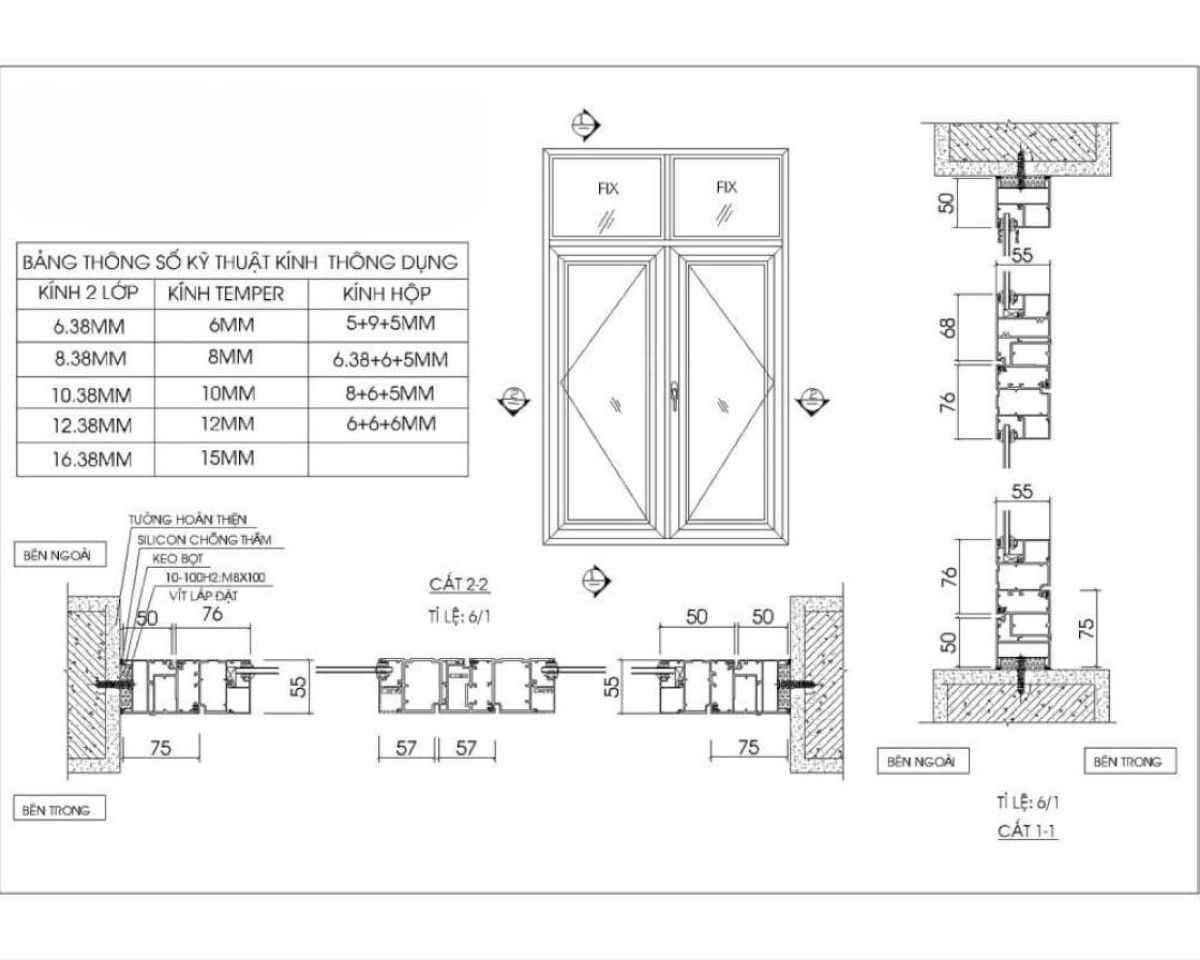

Bản vẽ mặt cắt ngang cửa sổ mở quay nhôm kính. (Nguồn: Internet)

TOSTEM – Thương hiệu Nhật Bản với giải pháp cửa nhôm kính đồng bộ

TOSTEM là thương hiệu cửa nhôm hàng đầu đến từ Nhật Bản, nổi tiếng với các giải pháp cửa nhôm kính đồng bộ, chất lượng cao, đáp ứng các tiêu chuẩn kỹ thuật khắt khe nhất.

1 – Sản xuất 100% tại nhà máy – không lắp ráp thủ công: Mọi sản phẩm cửa nhôm kính TOSTEM đều được sản xuất và kiểm soát chất lượng nghiêm ngặt tại nhà máy, đảm bảo độ chính xác, đồng bộ và bền vững theo thời gian, khác biệt hoàn toàn so với các sản phẩm lắp ráp thủ công trên thị trường.

2 – Cung cấp đầy đủ bản vẽ kỹ thuật cho từng dòng cửa: TOSTEM luôn cung cấp các bản vẽ kỹ thuật chi tiết cho từng mẫu cửa, giúp khách hàng và đối tác dễ dàng nắm bắt thông tin, từ đó đưa ra lựa chọn phù hợp nhất cho công trình của mình.

3 – Được tin dùng bởi kiến trúc sư, nhà thầu quốc tế: Với chất lượng và độ tin cậy đã được khẳng định, cửa nhôm TOSTEM là lựa chọn ưu tiên của nhiều kiến trúc sư và nhà thầu danh tiếng trên thế giới.

4 – Thiết kế tinh giản – chính xác – bền vững theo thời gian: Các sản phẩm của TOSTEM không chỉ đáp ứng yêu cầu kỹ thuật cao mà còn chú trọng đến tính thẩm mỹ, với thiết kế tinh tế, hiện đại, phù hợp với nhiều phong cách kiến trúc.

Cửa nhôm TOSTEM là thương hiệu cửa nhôm đạt thẩm mỹ tối ưu và chất lượng tiêu chuẩn Nhật Bản

Nếu bạn đang tìm kiếm giải pháp cửa nhôm kính cao cấp, chuẩn kỹ thuật cho công trình của mình, hãy liên hệ ngay với TOSTEM qua Hotline 0915 459 933 hoặc điền form tư vấn để gặp gỡ các chuyên gia kỹ thuật của TOSTEM và được khám phá các giải pháp cửa 4 cánh cao cấp từ TOSTEM – Được thiết kế chuẩn kỹ thuật, đẹp đến từng mm.

Việc nắm vững kiến thức về bản vẽ cửa nhôm kính là chìa khóa để bạn đưa ra những quyết định sáng suốt, đảm bảo công trình đạt được cả về chất lượng, tính thẩm mỹ và công năng sử dụng. Với những thông tin chi tiết về các loại bản vẽ phổ biến và cách đọc chúng, hy vọng bạn đã có cái nhìn tổng quan và tự tin hơn khi làm việc với các chuyên gia.
